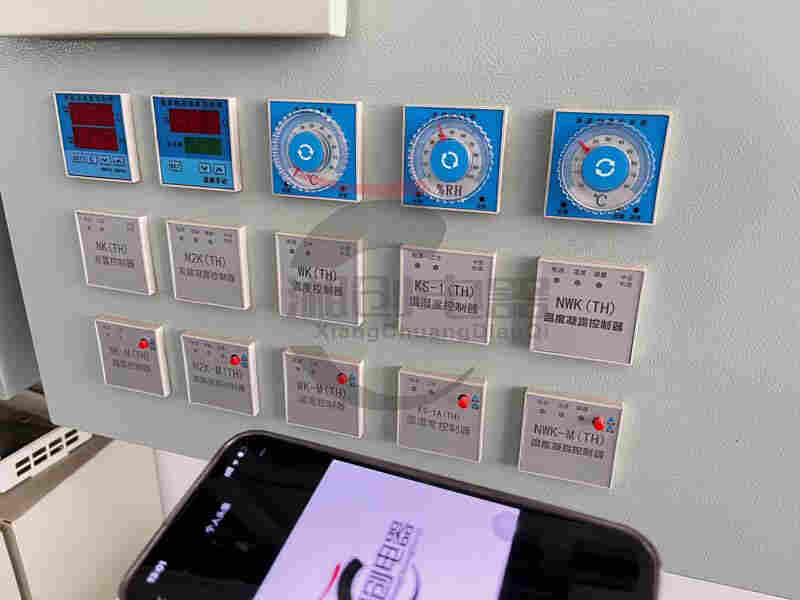

AWS-1WS1Z-1温湿度控制器主要用于中高压开关柜、端子箱、环网柜、箱变等设备的温度和湿度调节控制。可有效防止低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络等事故的发生。AWS系列温湿度控制器采用温湿度传感器及*整机电路设计而成，性能稳定可靠，高。
基本参数
功耗:≤1.8W
绝缘电阻:≥50OMQ
外形尺寸:48×48×78mm
启控:85%RH+5%RH ( 20℃时)
工作电源:AC220Vx(80-110%),50HZ
使用环境:温度-25-65℃,相对湿度≤95%RH
☆配套负载
1、加热器，功率50W、100W、150W、200w、300W、500W;
2、风扇，功率、体积根据需要自定。
☆使用注意事项
（1）每台产品包括套件:主设备1件，传感器2只。
（2）在仔细阅读《使用说明书》的前提下，方可接线、通电。
（3）试验温湿度传感器，在自动的状态下，可用湿度发生器或者用口哈气，接近温湿度传感器（不能将传感器直接浸入水里或者向其滴水)5秒左右，监控器上湿度指示灯亮、负载开始工作;远离水汽，指示灯灭、负载停止工作，表明结露传感器未损坏。
黑色——装置和设备的内部布线。
棕色——直流电路的正极。
红色——三相电路的C相；
半导体三极管的集电极；
半导体二极管、整流二极管或可控硅管的阴极。
黄色——三相电路的A相；
半导体三极管的基极；
可控硅管和双向可控硅管的控制极。
绿色——三相电路的B相。
蓝色——直流电路的负极；
半导体三极管的发射极；
半导体二极管、整流二极管或可控硅管的阳极。
淡蓝色——三相电路的零线或中性线；直流电路的接地中线。
白色
双向可控硅管的主电极；无用色的半导体电路。
黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。
红、黑色并行——用双芯导线或双根绞线连接的交流电路。
2、依电路选择导线颜色时
交流三相电路
A相：黄色； B相：绿色； C相：红色；
零线或中性线：淡蓝色； 安全用的接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路
红黑色并行。
直流电路
正极：棕色； 负极：蓝色； 接地中线：淡蓝色。
半导体电路
半导体三极管的集电极：红色； 基极： 黄色；发射极：蓝色。 半导体二极管和整流二极管的阳极：蓝色； 阴极：红色。
可控硅管的阳极：蓝色； 控制极：黄色； 阴极：红色。
控硅管的控制极：黄色； 主电极：白色。
整个装置及设备的内部布线一般：黑色； 半导体电路：白色；
有混淆时：容许选用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
具体标色时
在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
附表：各国三相导线颜色要求标准
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。
4、若信号伴随高频干扰，应在线里试用低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
