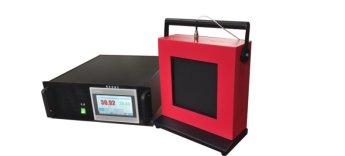

LD-HT-ALXX系列面源低温黑体
产品简介
LD-HT-ALXX型面源低温黑体具有辐射面积大，有效发射率高、温度范围宽等特点。选用*的控制器及传感器，可靠性强；加热速度高，升温速率快；同时也可选装温差型模式或*模式，方便用户使用。
技术参数规格表
|
型号/参数 |
50型 |
230型 |
300型 |
D定制型产品 |
|
工作温度范围 |
-30℃～70℃ |
0℃～120℃ |
0℃～70℃ |
-70℃～250℃ |
|
有效辐射面 |
50x50mm^2 |
230x230mm^2 |
300x300mm^2 |
50～400 mm^2 |
|
温度分辨率 |
0.01℃ |
|||
|
温度稳定性 |
±0.03℃/30min |
±0.03℃30min |
±0.03℃/30min |
±0.03℃/30min |
|
温度均匀性 |
±0.2℃（50℃） |
±0.5℃（50℃） |
±0.5℃（50℃） |
±0.5℃（50℃） |
|
有效发射率 |
0.96（平面0.96、齿面0.99可选配） |
|||
|
加热功率 |
400W |
1100W |
2000W |
|
|
电源 |
220V/50Hz |
220V/50Hz |
220V/50Hz |
220V/50Hz |
|
通讯接口 |
232/485/USB/网口多选一 |
|||
|
降温方式 |
风冷+水冷 |
风冷 |
液冷 |
风冷/水冷/液冷 |
|
备注 |
默认使用为实验室环境，其他环境使用需选配；可选装*温度及可切换温差型黑体 |
|||
1.LD-HT-AL230-200C面源低温黑体
产品简介
该低温面源黑体辐射源作为红外成像装置的核心设备，配合红外准直光学系统和红外靶标，完成红外成像系统等关键技术指标测试和性能评估。可以满足*研制的红外成像制导武器中红外成像器的测试需求，满足我国日益增长的医疗、建筑、安全监控、环境检测等行业红外热像仪的测试需求。
本公司研制大面积低温黑体辐射源是一款具有红外辐射工作标准，并广泛应用在红外热成像的研制过程中的工艺测试和鉴定试验，具有辐射面积大，发射率高、安全可靠，温度范围覆盖广，升温速度快，温度稳定性好等特点。能很好满足实验室的校准，也可用于现场的校准工作。可根据需求定制不同温度范围。
特点
l 温度范围广,可从0℃升温到200℃，并保持稳定；
l 非常优异的温度稳定性：±0.03℃/10分钟
l 极好的温度分辨率
l 辐射面积大
l 较高的有效发射率
l 升温速率快
l 较高的有效发射率
l 高速，易于计算机控制
l 高精度传感器
l 高速，易于计算机控制
l 可靠的设计
技术参数规格表
|
型号/参数 |
LD-HT-AL230-200C型 |
|
工作温度范围 |
0℃～200℃ |
|
有效辐射面 |
≥230mm×230mm |
|
温度分辨率 |
0.01℃ |
|
温度稳定性 |
±0.03℃/10分钟 |
|
温度均匀性 |
±0.5%@50℃ |
|
有效发射率 |
优于0.96（平面0.96、齿面0.99可选配） |
|
主要功能指标 |
面源黑体能够手动控温与自动控温两种模式 |
|
黑体尺寸 |
430×390×260mm（宽×高×深） |
|
控制器尺寸 |
3U×19”深400 |
|
电源 |
220V/50Hz |
|
通讯接口 |
网口 |
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
2.LD-HT-AL200-80C温差型
产品简介
LD-HT-AL200-80C温差型黑体辐射源是红外辐射测温仪定标过程不可缺少的重要定标装置。可满足红外成像METD、MRTD等指标的测试需求，可满足我国日益增长的医疗、建筑、安全监控、环境检测等行业红外热像仪的测试需求。
控温采用触摸屏智能控温测温仪，可分别选择*温度模式或者温差温度模式，温度设置精度较高，屏显清晰，功能齐全，使用方便。
l 升温速率快，升温后温度保持稳定
l 两种控温模式
l 半导体制冷，降温速率快
l 体积较小，便于携带
l 高发射率辐射面
l 优异的显示分辨率
l 稳定性好
l 触摸屏控制温控器
技术参数规格表
|
型号/参数 |
LD-HT-AL200-80C温差型 |
|
工作温度范围 |
温差温度：室温-20℃～100℃；*温度：0℃～120℃ |
|
有效辐射面 |
200mm×200mm |
|
温度分辨率 |
0.01℃ |
|
供电条件 |
220V 50Hz |
|
有效发射率 |
≥0.96（平面0.96、齿面0.99可选配（2.5～6um 8～14um） |
|
黑体尺寸 |
330×400×210mm（宽×高×深） |
|
控制器尺寸 |
3U×19”深400 |
|
温控方式 |
加热制冷式 |
|
通讯 |
RS485通讯接口（提供通讯协议） |
3.LD-HT-AL300型低温黑体液体制冷型
产品简介
黑体辐射源是红外辐射测温仪定标过程不可缺少的重要定标装置。我司研制的LD-HT-AL300型低温黑体主要采用恒温水域法，通过水冷的方式进行循环致冷。具有温度场均匀高，稳定性好等特点。
控温采用智能控温测温仪，设定温度高于环境温度加热，低于环境温度致冷，均由智能化控温仪软件进行比较、切换；功能强，使用方便。
技术参数规格表
|
型号/参数 |
LD-HT-AL300 |
|
工作温度范围 |
-10℃～+70℃ |
|
有效辐射面 |
300 × 300 mm^2 |
|
发射率 |
0.96（平面0.96±0.2、齿面0.99可选配） |
|
温度分辨率 |
0.01℃ |
|
温度精度 |
±0.05℃ |
|
温度均匀性 |
优于0.1℃（@50℃测量，黑体80%中心辐射面积, 均匀性峰值优于0.1℃） |
|
黑体尺寸 |
450×450×120mm（宽×高×深） |
|
控制器尺寸 |
400×1050×450mm（宽×高×深） |
|
温变速率 |
≥2℃/min |
|
供电条件 |
220v 16A |
|
备注 |
冷却液不同可定制不同温度段产品 |
