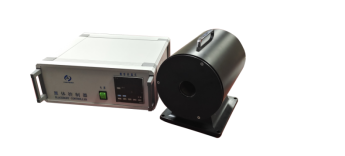

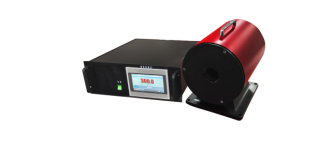

LD-HT-CXXX系列腔式黑体
产品简介
LD-HT-CXXX系列腔式型黑体辐射源由面辐射体和精密控温装置二大部分组成。温度范围宽，温度稳定性好，辐射面温度均匀，有效发射率高，是红外辐射仪器定标的重要设备装置。本设备可根据需求定制不同辐射面以及温度段。
技术参数规格表
|
型号/参数 |
20型 |
40型 |
20L型 |
40M型 |
H型定制产品 |
|
工作温度范围 |
室温+5℃～550℃ |
室温+5℃～550℃ |
-70℃～50℃ |
50℃～1000℃ |
-70℃～1000℃ |
|
有效辐射面 |
Ф20mm |
Ф40mm |
Ф20mm |
Ф40mm |
Ф20～200mm |
|
温度分辨率 |
0.1℃ |
0.1℃ |
0.1℃ |
0.1℃ |
0.1℃ |
|
温度稳定性 |
±0.3℃/30min |
±0.3℃/30min |
±0.3℃/30min |
±0.3℃/30min |
±0.3℃/30min |
|
有效发射率 |
0.99 |
0.99 |
0.99 |
0.99 |
0.99 |
|
加热功率 |
300W |
800W |
1200W |
1500W |
|
|
电源 |
220V/50Hz |
220V/50Hz |
220V/50Hz |
220V/50Hz |
220V/50Hz |
|
黑体光栏 |
选配定制 |
||||
|
通讯接口 |
232/485/USB/网口多选一 |
||||
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
||||
1.LD- FHY-温差型
产品简介
LD-FHY-温差型黑体辐射源是红外辐射测温仪定标过程不可缺少的重要定标装置。利用工作时用于排风降温的轴流风机，噪音低，体积小，降温快，稳定性好，造价低等优点。
控温采用精密智能控温测温仪，可以分别选择*温度模式或者温差温度模式，温度设置精度较高，屏显清晰，功能齐全，使用方便。外观整洁，无色差，定制颜色喷塑。
特点
l 升温速率快，升温后温度保持稳定
l 两种控温模式
l 轴流风机排风降温制冷，降温速率快
l 体积较小，便于携带
l 高发射率辐射面
l 优异的显示分辨率
l 稳定性好
l 精密控温仪
l 外观定制颜色
技术参数规格表
|
型号/参数 |
LD-FHY-温差型 |
|
工作温度范围 |
环境温度值±15℃（其中环境温度范围为0℃~+40℃） |
|
开口尺寸 |
φ50mm |
|
环境温度分辨率 |
0.01℃ |
|
黑体温度分辨率 |
0.01℃ |
|
供电及功耗 |
~AC220×(1±10%)V/50Hz，功耗≤300W |
|
环境控温精度 |
优于0.04℃ |
|
黑体控温精度 |
优于0.04℃ |
|
发射率 |
优于0.99 |
|
黑体尺寸 |
150x150x190mm（宽 x 高 x 深） |
|
控制箱尺寸 |
335x140x300mm（宽 x 高 x 深） |
|
通讯 |
RS485/RS232通讯接口（提供通讯协议） |
|
备注 |
具体指标可定制 |
2.LD-HT-1000腔体型
产品简介
LD-HT-1000腔式型黑体辐射源由黑体辐射体和精密控温装置二大部分组成。腔体式黑体辐射源是红外辐射仪器定标的重要设备装置。
腔体式黑体辐射源黑体部分是圆筒式，其具有温度范围高，温度稳定性好，辐射面温度均匀，有效发射率高，温度传感器精度高等优点；外壳是多边形，美观。本设备可根据需求定制不同辐射面以及温度段。
技术参数规格表
|
型号/参数 |
LD-HT-1000 |
|
工作温度范围 |
50℃～1000℃ |
|
有效辐射面 |
Ф40mm |
|
温度分辨率 |
0.1℃ |
|
温度稳定性 |
±0.3℃/30min |
|
有效发射率 |
0.995 |
|
加热功率 |
1500W |
|
黑体尺寸 |
250x250x450mm（宽 x 高 x 深） |
|
控制箱尺寸 |
387x145x340mm（宽 x 高 x 深） |
|
电源 |
220V/50Hz |
|
黑体光栏 |
定制 |
|
通讯接口 |
RS485通讯接口（提供通讯协议） |
|
备注 |
可定制不同温度段产品 |
3.LD-HT-CM50型腔体型
产品简介
LD-HT-CM50腔式型黑体辐射源由黑体辐射体和精密控温装置二大部分组成。腔体式黑体辐射源是红外辐射仪器定标的重要设备装置。
腔体式黑体辐射源黑体部分是圆筒式，其具有温度范围高，温度稳定性好，辐射面温度均匀，有效发射率高，温度传感器精度高等优点。本设备可根据需求定制不同辐射面以及温度段。
技术参数规格表
|
型号/参数 |
LD-HT-CM50型 |
|
工作温度范围 |
50℃～1000℃ |
|
有效辐射面 |
Ф50mm |
|
温度分辨率 |
0.1℃ |
|
温度稳定性 |
±0.3℃/30min |
|
有效发射率 |
0.99 |
|
加热功率 |
1500W |
|
黑体尺寸 |
220x300mm（直径 x 深） |
|
控制箱尺寸 |
387x145x340mm（宽 x 高 x 深） |
|
电源 |
220V/50Hz |
|
黑体光栏 |
定制 |
|
通讯接口 |
tcp通讯接口（提供通讯协议） |
|
备注 |
可定制不同温度段产品 |
4.LD-HT-CM100型腔体型
产品简介
LD-HT-CM100型高温黑体系列作为标准辐射源，可覆盖的宽光谱波长从可见光直到远红外。高温腔式黑体由一结构紧凑的辐射部和控制黑体辐射部的电控装置组成。电控装置前面的液晶触摸式控制面板能够让用户轻松的设置黑体的温度以及稳定性。电控装置采用实时PID参数调整技术。腔体的设计能够保证极高的温度均匀性和发射率。
该系列的标准辐射源可用于近红外和红外探测器的，例如热像仪、高温 温度计、短波到长波的红外相机等，还可应用于样品发射率和透过率的测量， 大气光谱透过率测量的标准辐射源等。方便操作，简单便捷。
特点
l 高温腔体标准辐射源*温度可达1200°C
l 优化的腔体形状可确保高空间和角度均匀性以及发射率
l 辐射出口口径≥1英寸
l 设定点温度的实时以及直观显示
l 出口大小可调/滤光片*
l 全面考虑操作者使用安全的人性化设计
l 使用液晶触摸式面板控制
l 采用以太网通讯接口,或RS 485,远程控制
l 可在多波段上进行辐射校准，并给出计量报告
技术参数规格表
|
型号/参数 |
LD-HT-CM100型 |
|
发射出口口径 |
≥1英寸 |
|
*温度范围覆盖 |
50°C～1200°C |
|
温度精度 |
≤±2℃ |
|
温度稳定性 |
≤±0.05 |
|
设置及读出分辨率 |
0.1℃ |
|
发射率 |
≥0.99 |
|
运行环境温度 |
0°C～50°C |
|
控制方式 |
液晶触摸屏控制 |
|
黑体尺寸 |
220x320直径mm（ 高 x 深) |
|
控制箱尺寸 |
4Ux19”深400(mm) |
|
发射出口口径 |
≥1英寸 |
|
*温度范围覆盖 |
50°C～1200°C |
|
控制方式 |
液晶触摸屏控制 |
5.LD-HT-CS40微型腔式黑体
产品简介
LD-HT-CS40型号黑体辐射源是我公司根据用户的特殊需要专门开发了这款微型黑体。黑体采用了特殊的结构和制作工艺，具有升温快、温度稳定性好、外壳温度不高等特点。可作为标准热源和目标模拟器。一种外观新颖、操作简便、控温精度高、特别适用于红外测温仪、红外热像仪定标的红外辐射源。
特点
l 升温速率快，升温后温度保持稳定
l 体积小，便于携带
l 高发射率辐射面
l 优异的显示分辨率
l 高精度传感器
l 非常优异的温度稳定性：±0.05℃/10分
技术参数规格表
|
型号/参数 |
LD-HT-CS40 |
|
工作温度范围 |
40℃～125℃ |
|
有效辐射面 |
φ40mm |
|
温度稳定性 |
±0.05℃/10分钟 |
|
温度均匀性 |
优于0.1℃ |
|
显示分辨率 |
0.01℃ |
|
测温精度 |
±（0.15+0.002|t|）℃ |
|
有效发射率 |
＞0.96（2.5µm~6µm，8µm~14µm） |
|
电源 |
220V/50Hz |
|
控制箱尺寸 |
120x120x150mm（宽x高x深） |
|
通讯接口 |
485接口 |
|
黑体外形尺寸 |
65x50x50mm（宽x高x深） |
6.LD-HT-CM50微型腔式高温
产品简介
本高温黑体辐射源作为红外成像装置的核心设备，配合红外准直光学系统和红外靶标，完成红外成像系统等关键技术指标测试和性能评估。可以满足我国*研制的红外成像制导武器中红外成像器的测试需求，可以满足我国日益增长的医疗、建筑、安全监控、环境检测等行业红外热像仪的测试需求。
该腔式黑体辐射源是一款具有红外辐射工作标准，并广泛应用在红外热成像的研制过程中的工艺测试和鉴定试验，具有发射率高、安全可靠，温度范围覆盖广，升温速度快，温度稳定性好等特点。能很好满足实验室的校准，也可用于现场的校准工作。
特点
l 升温速率快，升温后温度保持稳定
l 非常优异的温度稳定性：±0.03℃
l 体积小，便于携带
l 高发射率辐射面
l 优异的显示分辨率
l 高精度传感器
技术参数规格表
|
型号/参数 |
LD-HT-CM50微型 |
|
工作温度范围 |
环温~550℃（环温指-20℃～50℃） |
|
有效辐射面 |
φ50mm |
|
温度稳定性 |
±0.03℃ |
|
温度均匀性 |
±0.2℃ |
|
显示分辨率 |
0.001℃ |
|
升温并稳定时间 |
≤15min |
|
光谱发射率 |
＞0.99 |
|
黑体尺寸 |
95x95x100mm（宽 x 高 x 深 ） |
|
控制箱尺寸 |
150X150X200mm（宽 x 高 x 深） |
|
电源 |
220V/50Hz |
|
通讯接口 |
网口 |
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
