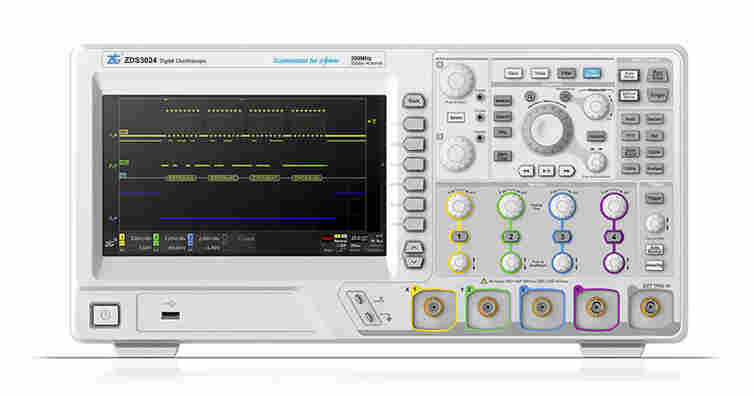

ZDS3024Plus示波器 的详细介绍

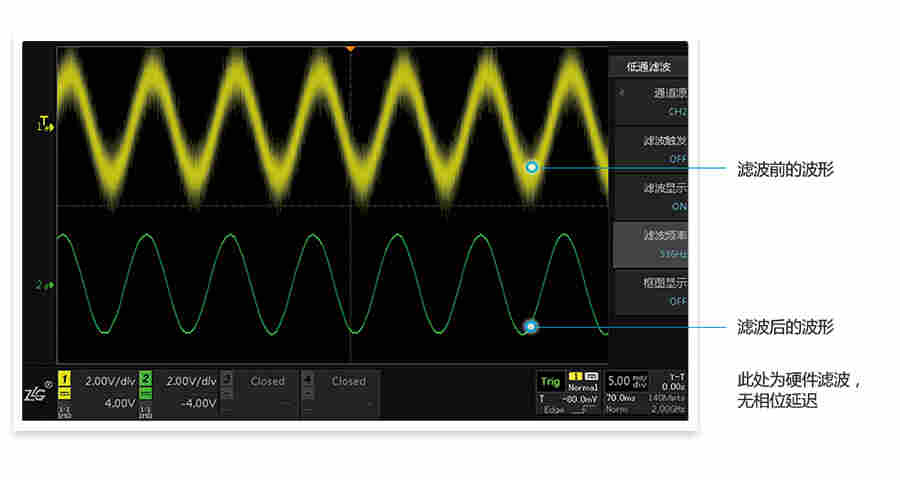

ZDS3024Plus示波器，模拟带宽200M，通道数4，采样率4G，存储深度250M，波形刷新率>330Kwfms/s，解码种类30种，FFT点数4M，测量统计项51种，FIR滤波器

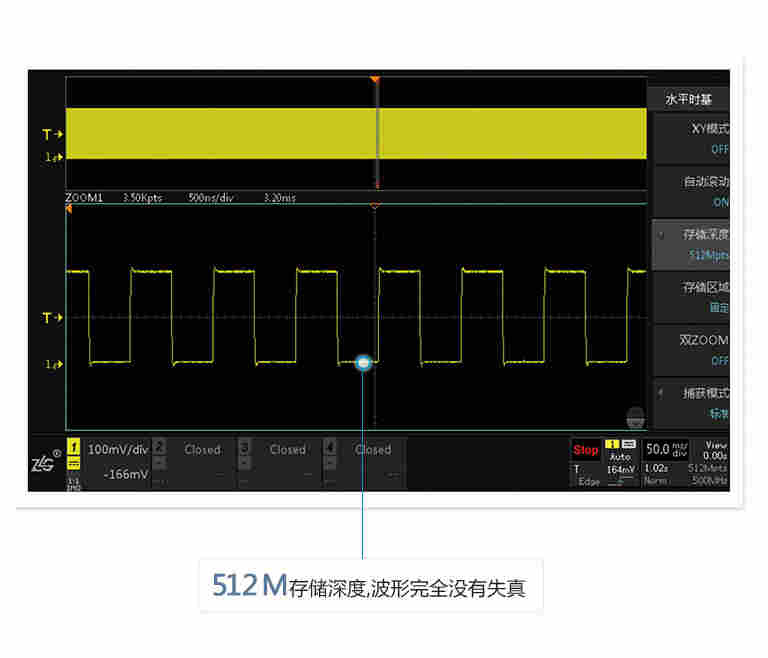

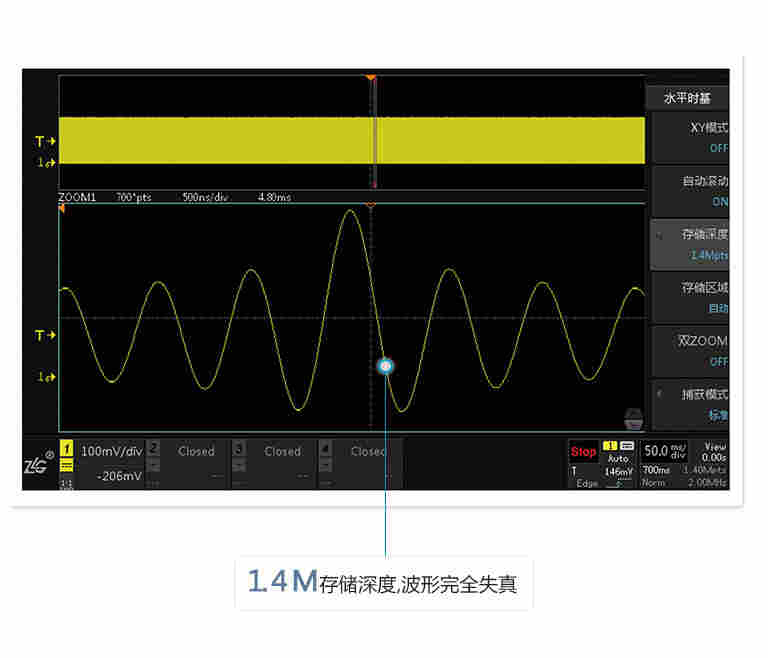

数据挖掘**步：512M大数据存储
存储深度等于采样率乘以采样时间，512M大存储深度，长时间捕获波形，依然不会出现波形失真。

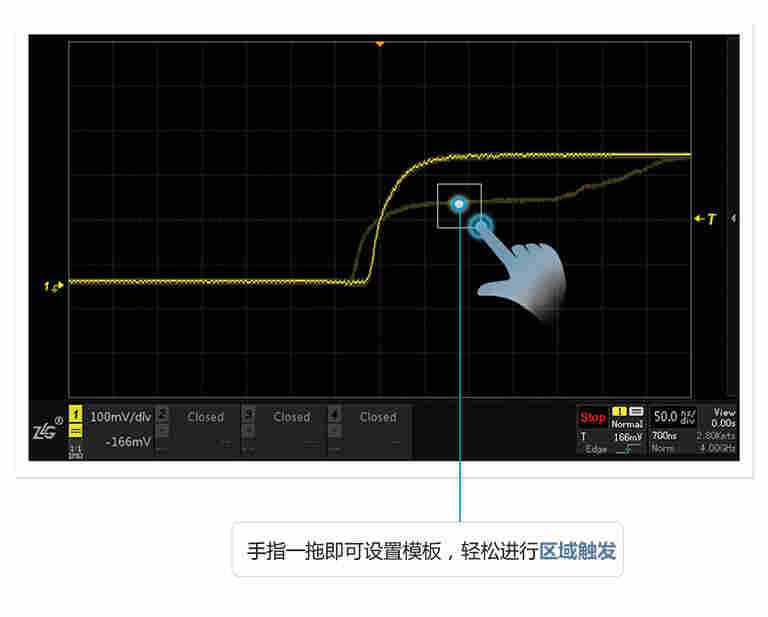

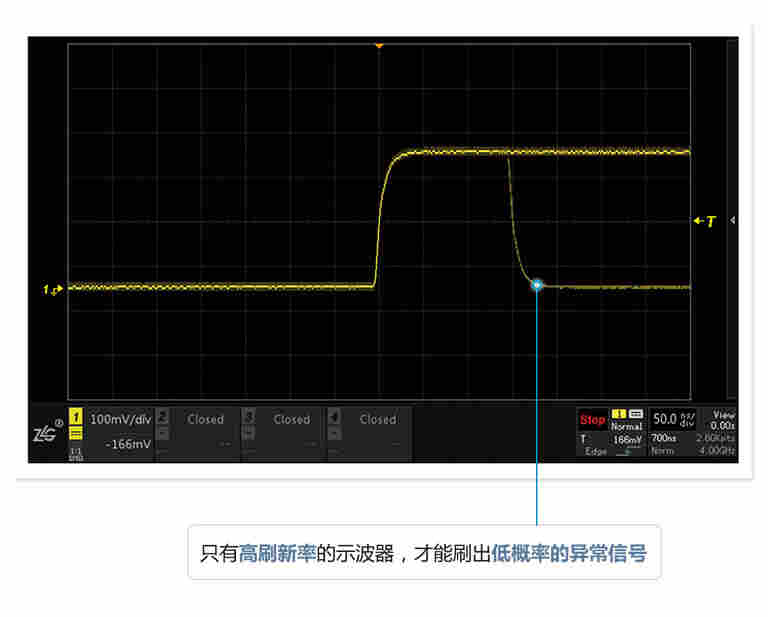

数据挖掘**步：1M刷新率异常捕获
波形刷新率越高，死区时间就越短。ZDS4000系列示波器，标配业界*高的1M次波形刷新率，配合模板触发，让您*大概率的发现并捕获异常信号

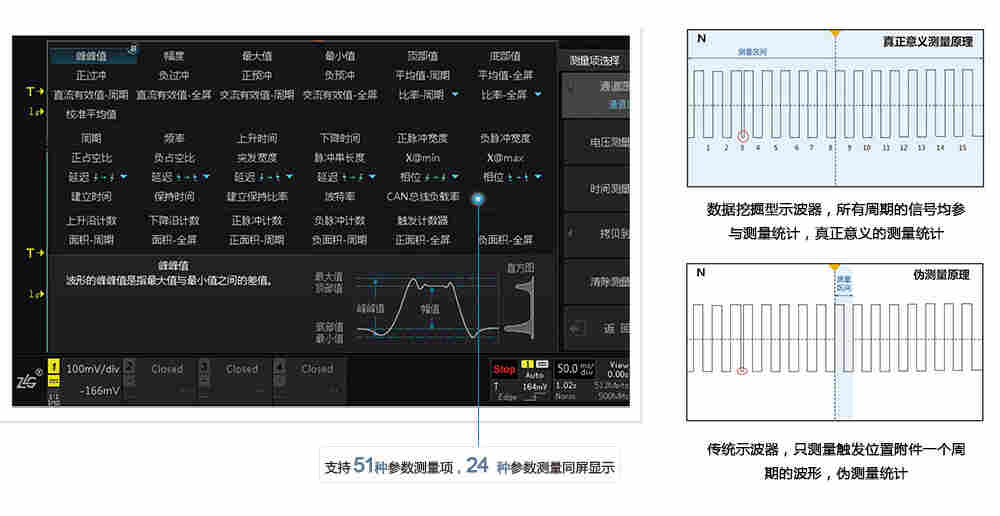

数据挖掘第三步：真正意义参数测量
不同于传统示波器只测一个周期，或通过抽样减少数据量再测量的模式，ZDS4000系列示波器通过FPGA全硬件并行处理，基于原始采样率和512Mpts全存储深度，对每一帧波形每一周期进行测量统计，仅需约1秒即可实现对512Mpts数据的“真正意义”参数测量，测试项目可达51种，并且支持24种参数同时显示。这与传统意义示波器的测量有着本质的区别，也是示波器测试手段与测试方法的重大突破。

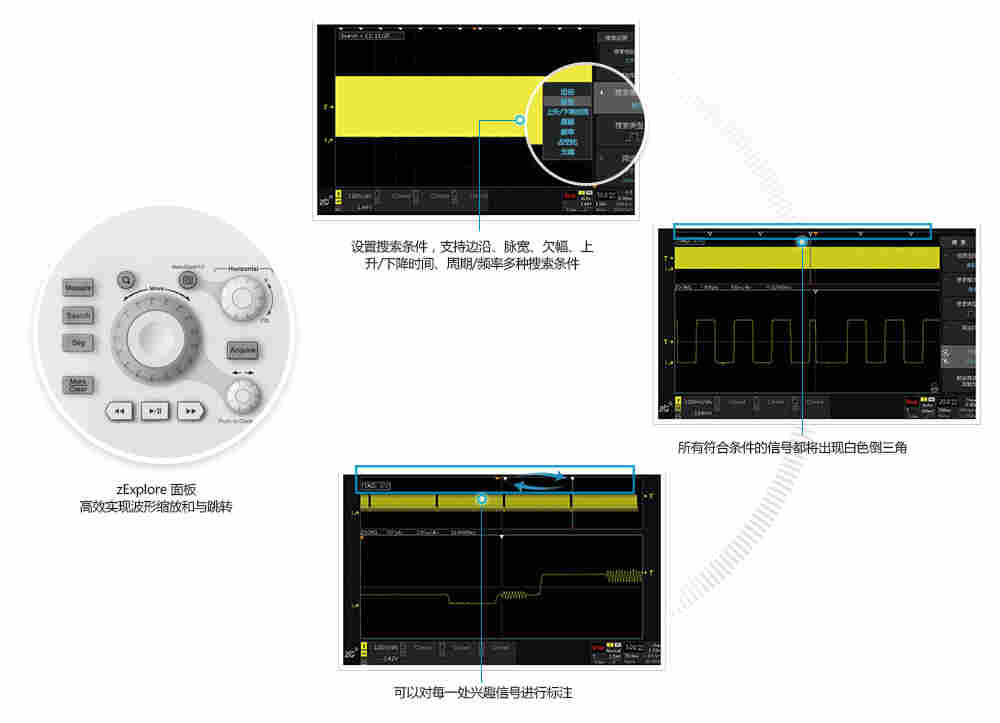

数据挖掘第四步：波形搜索与智能标注
ZDS4000系列示波器不只提供了512M的波形大数据，还配有强大的波形搜索功能和智能标注功能。您可以先通过边沿、脉宽、欠幅、上升/下降时间、周期/频率等多种搜索条件来定位512Mpts波形数据中的异常点，再对找出的异常信号使用标注功能，对异常信号进行标注。这里，所有的测量都是经过FPGA全硬件加速，整个过程1S左右即可完成。再对找出的异常信号使用标注功能，对异常信号进行标注。

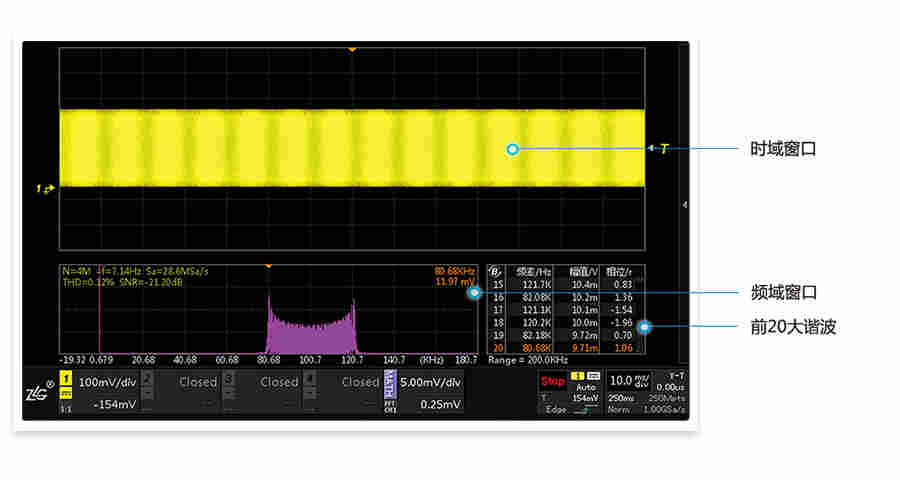

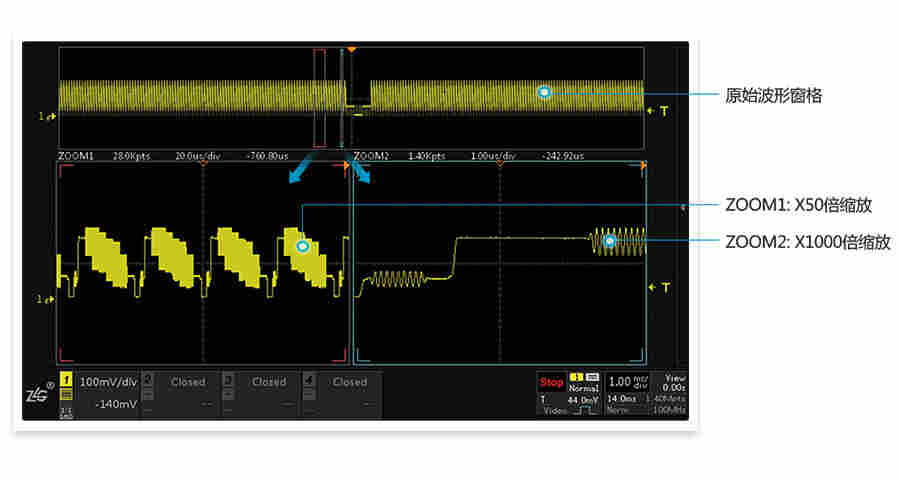

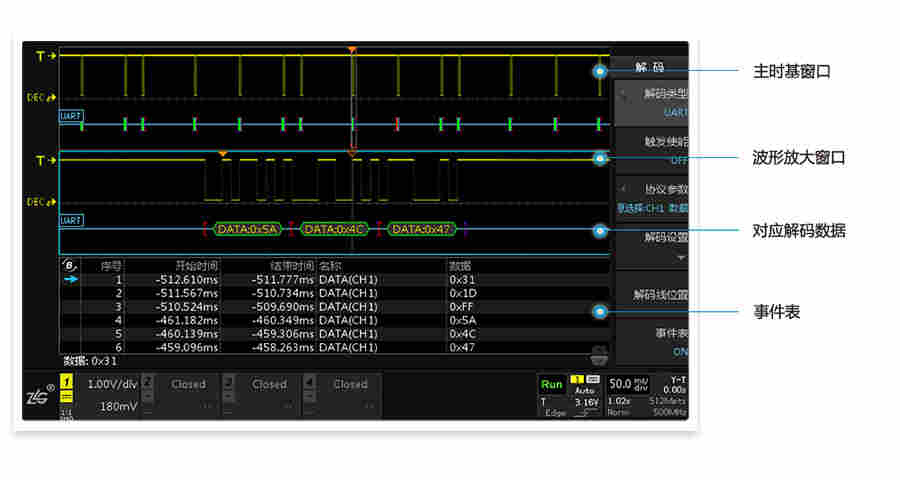

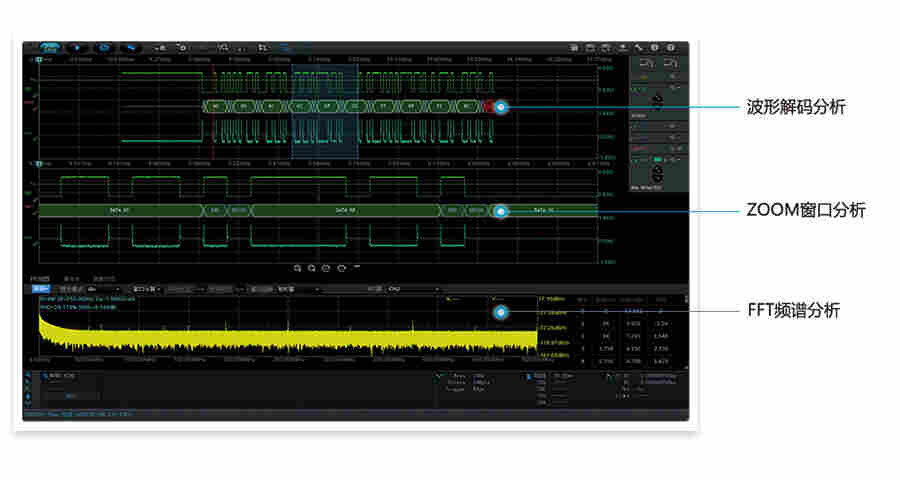

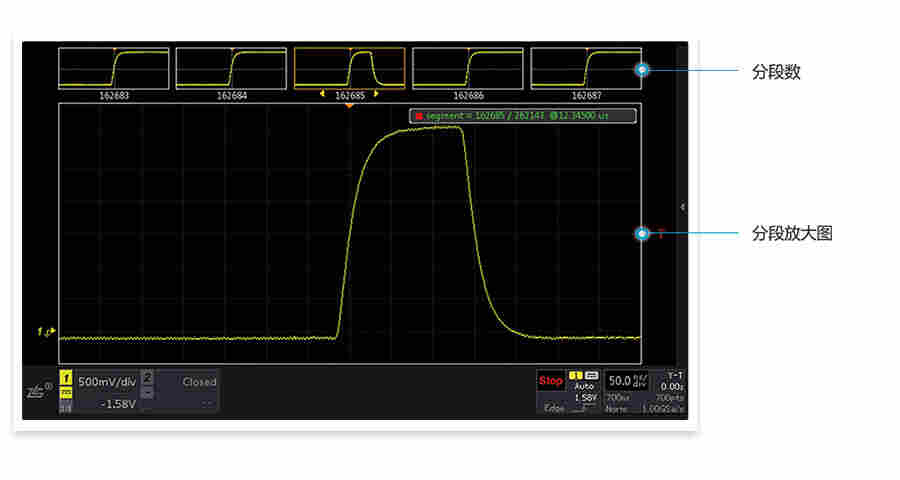

分析插件与特色功能
系列 | 型号 | 模拟带宽 | 通道 | 采样率 | 存储深度 | 波形刷新率 | 协议解码种类 | FFT点数 | 测量统计项 | FIR滤波器 |
通用研发型 | ZDS3054 Plus | 500MHz | 4 | 4G | 250Mpts | >330Kwfms/s | 30种 | 4M | 51种 | 有 |
ZDS3034 Plus | 350MHz | 4 | 4G | 250Mpts | >330Kwfms/s | 30种 | 4M | 51种 | 有 | |
ZDS3024 Plus | 200MHz | 4 | 4G | 250Mpts | >330Kwfms/s | 30种 | 4M | 51种 | 有 | |
电源测试定制型 | ZDS3024 | 200MHz | 4 | 2G | 250Mpts | >150Kwfms/s | 30种 | 4M | 51种 | 有 |
