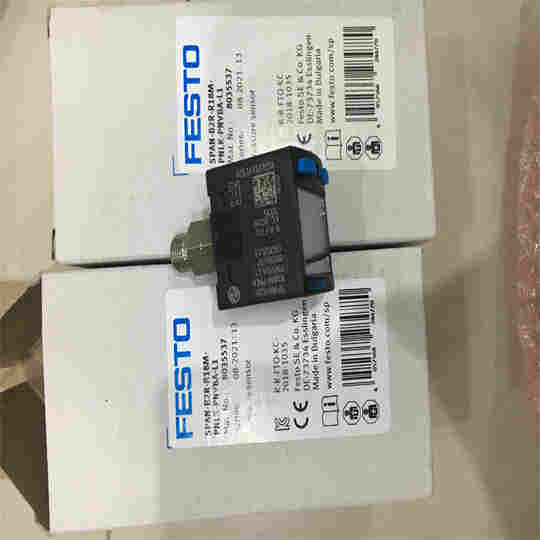

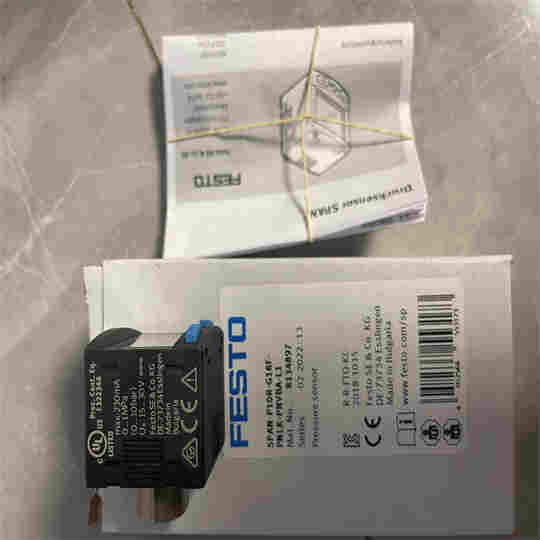

费斯托压力传感器SPAN-P12R-G18M-PNLK-PNVBA-L1
德国FESTO压力传感器使用操作：
压力传感器使用过程中的要点、变送器在工艺管道上正确的安装位置与被测介质有关，掌握压力传感器的正确使用方法，才能获得*的测量果！
1、防止变送器与腐蚀性或过热的介质接触；
2、防止渣滓在导管内沉积；
3、测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣；
4、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中；
5、导压管应安装在温度波动小的地方；
6、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使变送器的工作温度过极限。
技术参数
符号
00995685
00995686
00997331
RCM 商标
c UL us (OL)
CE （见合格声明）
符合欧盟电磁兼容性指令
符合欧盟 RoHS 指令
CE 标记（见合格声明）
符合英国 EMC 指令
符合英国 RoHS 指令
证书签发机构
UL E322346
材料说明
RoHS 合规
测得变量
相对压力
测量方法
压电式压力传感器
压力测量范围的起始值
-0.1 MPa
压力测量范围的起始值
-1 bar
压力测量范围的起始值
-14.5 psi
压力测量范围终值
1.6 MPa
压力测量范围结束值
16 bar
压力测量范围终值
232 psi
*过载压力
5 bar ... 20 bar
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
可用润滑介质工作
介质温度
0 °C ... 50 °C
环境温度
0 °C ... 50 °C
精度 (± % FS)
1.5 %FS
重复精度，± %FS 表示
0.3 %FS
温度系数 (± %FS/K)
0.05 %FS/K ... 0.1 %FS/K
开关输出
2 个 PNP 或 2 个 NPN，可开关
PNP/NPN，可切换
开关功能
窗口比较器
阈值比较器
自动差值检测
开关元件功能
常闭或常开触点，可切换
*输出电流
80 mA ... 100 mA
模拟量输出
0 - 10 V
4 - 20 mA
1 - 5 V
*负载电阻，电流输出
500 Ohm
电压输出的*小负载电阻
20 kOhm
短路电流额定值
是
协议
IO-Link®
IO-Link，协议版本
装置 V 1.1
IO-Link，协议
智能传感器配置文件
IO-Link，功能等级
二进制数据通道 (BDC)
过程数据变量 (PDV)
标识
诊断
示教通道
IO-Link，通信模式
COM2 (38.4 kBaud)
IO-Link，SIO-Mode 支持
是
IO-Link，端口等级
A
外螺纹 R1/8
通过显示屏和按键
防篡改
IO-Link
PIN 代码
阈值设置范围
0 % ... 100 %
设置范围迟滞
0 % ... 90 %
防护等级
IP40
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
外螺纹 1/8 NPT
内螺纹 M5
内螺纹 G1/8
用于气管外径 4 mm
产品重量
21 g ... 46 g
外壳材料
加强型聚酰胺
接触介质的材料
阳极氧化精制铝合金
FPM
NBR
加强型 PA
高合金不锈钢
显示类型
IO-Link，过程数据长度 OUT
0 字节
IO-Link，过程数据长度 IN
2 个字节
IO-Link，过程数据内容 IN
14 位 PDV（压力测量值）
2 位 BDC（压力监控）
IO-Link，*短周期时间
3 ms
IO-Link，所需数据存储
500 Byte
工作电压范围 DC
10.8 V ... 30 V
反极性保护
适用于所有电气连接
电气接口 1，连接类型
插头
电气接口 1，连接系统
连接型式 L1J
电气接口 1，接口/线芯数
4
电气接口 1，接口样式
00995428
安装方式
面板式安装
通过螺纹
通过墙面/平面支架
安装位置
可选
气动接口
外螺纹 G1/8
发光LCD
可显示单位
MPa
bar
inchH2O
inchHg
kPa
kgf/cm²
mbar
mmHg
psi
设置选项
IO-Link®
示教
1.额定压力范围额定 压力范围是满足标准规定值的压力范围。也就是在Z高和Z低温度之间，FESTO压力传感器输出符合规
定工作特性的压力范围。在实际应用时传感器测压力在该范围之内。
2.大压力范围
Z大压力范围是指FESTO压力传感器能长时间承受的Z大压力，胚|起输出特性*性改变。特别是半导体压.
力传感器，为提高线性和温度特性，一般都大幅度减小额定压力范围。 因此，即使在额定压力以上连续也不会被损坏。一般Z大
励是额定压力Z高值的2 - 3倍。
3.损坏压力
损坏压力是指能够FESTO压力传感器上且不使传感器
元件或传感器外壳损坏的Z大压力。
