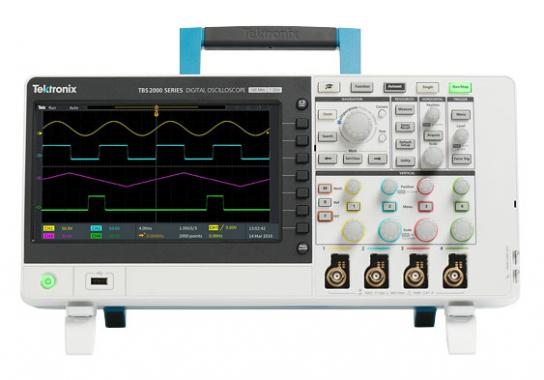

TBS2072 数字示波器

简单介绍

TBS2072模拟带宽70MHz，采样率1GS/s，记录长度20M点，模拟通道2

TBS2072数字示波器                  的详细介绍









TBS2072模拟带宽70MHz，采样率1GS/s，记录长度20M点，模拟通道2

通过大图像查看更多。

如果能查看更多信号，您就会更快发现异常。 TBS2000 数字存储示波器有令人印象深刻的 9” WVGA 显示器和 15 个水平分度（同类产品中*多），不仅可帮助您查看大图像，还可提供更清晰的图像。 另外，其 20M 点记录长度可让您捕获具有更高时序分辨率的长时间窗口。



准确、方便且自动地测量。

TBS2000 数字存储示波器加载了易于使用的功能。 如 32 种自动测量和波形上的光标读数，您可以方便且准确地测试设计。





轻松分享更多内容。

TBS2000 是**款通过 USB Wi-Fi 加密狗提供 Wi-Fi 支持的示波器。 其还具有 2 个 USB 主控端口和 1 个满足 LXI 标准的 100-BaseT 以太网端口，使与您的实验室合作伙伴或在全球范围内共享测量和协作变得很容易。 另外，其包含的软件可让您轻松连接到您的 PC，以抓取屏幕图像和分析数据。





更多探头， 更多应用。

TekVPI™ 探头接口不仅支持标准 BNC 探头，还允许您使用*新一代有源电压和电流探头。 TekVPI 可实现示波器与*新电流和差分电压探头之间的通信，简化测量设置，扩展应用范围。

特点

•自动将刻度系数传到示波器。

•示波器显示器上会显示探头指导信息（如开口错误、偏置设置和消磁要求）。

•无需外部电源给探头供电。





一款功能强大的学工具。

学生可以利用 TBS2000 进行动手实践，其功能使学工程基础知识变得更容易。

特点

•HelpEverywhere 可为具有挑战性的菜单提供相关上下文。

•TekSmart Lab™ 网络软件可帮助讲师从一台 PC 设置和监测许多仪器。

•课件生态环境可让讲师将信息加载到 TBS2000，以在实验室中帮助学生。



垂直系统



记录长度



所有型号的所有时基均为 2.5k 点



垂直分辨率



8 位



垂直灵敏度



使用经校准的微调时所有型号均为 2 mV 至 5 V/div



直流垂直精度



所有型号均为 ± 3%



垂直缩放



垂直扩展或压缩动态或停止波形



*大输入电压



300 V_RMS CAT II；过 100 kHz 时以 20 dB/倍频程下降至 3 MHz 时的 13V_p-p AC



位置范围



2 mV 至 200 mV/div +1.8 V；



>200 mV 至 5 V/div +45 V



带宽限制



所有型号均为 20 MHz



输入阻抗



1 MΩ，并联 20 pF



输入耦合



所有型号均提供 AC、DC、GND



水平系统



时基精度



50 ppm



水平缩放



水平扩展或压缩动态或停止波形



触发系统



触发模式



自动、正常、单序列



触发类型



边沿（上升沿/下降沿）



常规的电平驱动触发。 任一通道均提供正斜率或负斜率。 耦合选项： 交流、直流、噪音抑制、高频抑制、低频抑制



视频



所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。



脉冲宽度（或毛刺）



脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33 ns 至 10 s



触发源



2 通道型号



CH1、CH2、Ext、Ext/5、交流线路



4 通道型号



CH1、CH2、CH3、CH4、Ext、Ext/5、交流线路



触发视图



按下“触发视图”按钮时显示触发信号。



触发信号频率读数



提供触发源的频率读数



采集系统



采集模式



峰值检测



高频随机毛刺捕获。 5 μs/div 至 50 s/div 的所有时基设置均可捕获窄至 12 ns（典型值）的毛刺。



采样



仅采样数据



平均值



平均波形，选配范围：4、16、64、128



单序列



使用“单序列”按钮，捕获一个已触发的采集序列



滚动模式



采集时基设置为 >100 ms/div



波形测量



自动波形测量



周期、频率、+ 宽度、- 宽度、上升时间、下降时间、*大值、*小值、峰-峰值、平均值、RMS、周期 RMS、光标 RMS、占空比、相位、延迟



光标



类型



幅度和时间



测量



ΔT、1/ΔT（频率）、ΔV



波形数**算



运算器



加法、减法、乘法、FFT



信号源



2 通道型号



CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2



4 通道型号



CH1 – CH2、CH2 – CH1、CH3 – CH4、CH4 – CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4



FFT



窗口： Hanning、平顶、矩形



2,048 个采样点



自动设置菜单



一键式自动设置垂直、水平和触发系统的所有通道，配有撤销自动设置功能。



自动设置菜单信号类型选项：



方波



单周期、多周期、上升沿或下降沿



正弦波



单周期、多周期、FFT 频谱



视频（NTSC、PAL、SECAM）



字段： 全部、奇数或偶数



线路： 全部或选配行数



自动量程



在点间移动探头或者信号呈现较大变化时，自动调节垂直和/或水平示波器设置



显示特点



显示器



QVGA 有源彩色 TFT



插值



Sin(x)/x



显示类型



点、矢量



余辉



关闭、1 秒、2 秒、5 秒、无限



格式



YT 和 XY



输入/输出接口



USB 端口



USB 主控端口位于前面板上，支持 U 盘



仪器后部的 USB 设备端口支持连接 PC 和所有兼容 PictBridge 打印机



GPIB



选配



非易失性存储



参考波形显示



2 个 2.5k 点参考波形



波形存储（不使用 U 盘）



TDS2001C、TDS2002C、TDS2012C、TDS2022C： 2 个 2.5k 点波形



TDS2004C、TDS2014C、TDS2024C： 4 个 2.5k 点波形



*大 U 盘大小



64 GB



波形存储（使用 U 盘）



每 8 MB 有 96 个或更多参考波形



设置（不使用 U 盘）



10 个前面板设置



设置（使用 U 盘）



每 8 MB 有 4,000 个或更多前面板设置



屏幕图像（使用 U 盘）



每 8 MB 有 128 或更多个屏幕图像。



图像的实际数量取决于所选的文件格式



全部保存（使用 U 盘）



每 8 MB 有 12 个或更多全部保存操作



一次全部保存操作会创建 3 至 9 个文件（设置、图像外加每个显示波形一个文件）



电源



电源



电源电压



全量程： 100 至 240 V_AC RMS ±10%，安装类别 II（涵盖范围：90 至 264 V_AC）



功耗



功耗： 低于 30 W，85 至 275 V_AC 输入



物理特点



仪器尺寸



高



158.0 毫米（6.2 英寸）



宽



326.3 毫米（12.8 英寸）



厚



124.2 毫米（4.9 英寸）



仪器重量



**仪器



2.0 千克（4.4 磅）



仪器和附件



2.2 千克（4.9 磅）



发货包装尺寸



高



266.7 毫米（10.5 英寸）



宽



476.2 毫米（18.7 英寸）



厚



228.6 毫米（9.0 英寸）



RM2000B 机架安装配置



高



482.6 毫米（19.0 英寸）



宽



177.8 毫米（7.0 英寸）



厚



108.0 毫米（4.3 英寸）



EMC、环境和**



温度



工作状态



0 至 +50 ℃



非工作状态



-40 至 +71 ℃



湿度



工作状态



等于或低于 +40℃ 时高达 80% RH



高达 +50℃ 时高达 45% RH



非工作状态



等于或低于 +40℃ 时高达 80% RH



高达 +50℃ 时高达 45% RH



高度



工作状态



高达 3,000 m



非工作状态



高达 3,000 m



电磁兼容能力



符合指令 2004/108/EC、EN 61326-2-1 A 类；澳大利亚 EMC 框架 (Australian EMC Framework) 规定



**



UL61010-2004，CSA22.2 No. 61010-1:2004，EN61010-1:2001、IEC61010-1:2001、欧盟低电压指令 2





型号	模拟带宽	采样率	记录长度	模拟通道
TBS2072	70MHz	高达 1 GS/s	20 M 点	2
TBS2102	100MHz	高达 1 GS/s	20 M 点	2
TBS2074	70MHz	高达 1 GS/s	20 M 点	4
TBS2104	100MHz	高达 1 GS/s	20 M 点	4
