简单介绍

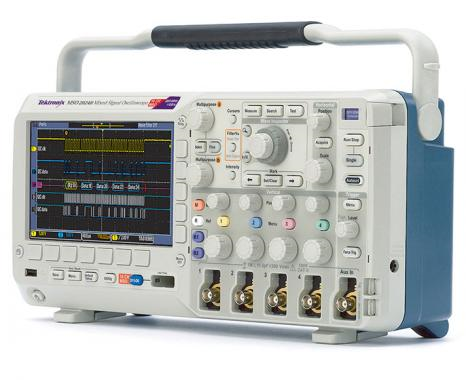

MSO2014B数字示波器 的详细介绍
MSO2014B模拟带宽100MHz，采样率1GS/s，记录长度1M点，模拟通道4，数字通道数16
MSO/DPO2000B 混合信号示波器系列是同类产品**能*强大的示波器，以入门级价格提供**调试功能。 通道数多达 20 条，您只需一台设备即可分析模拟和数字信号。 再结合自动串行和并行总线分析，以及**的 Wave Inspector® 控件，您可以获得加速调试所需的工具。
更快地查找、调试和分析
利用 4 条模拟通道和 16 条数字通道，外加 2 个总线波形，查看您的设计中的众多点。 利用数字荧光显示器和 125 种触发组合快速查找异常，使用 Wave Inspector 在 1M 波形点中平移、放大、标记感兴趣的点并在标记之间导航。 另外：FilterVu 会减少噪声，而不是毛刺。
放弃人工解码串行总线
自动串行总线解码可减少错误并节省时间。 另外，选配串行触发和解码模块可自动触发特定数据包内容，然后在模拟波形和总线视图中显示数据，以便快速查看。 还提供适用于汽车、嵌入式设计和计算机应用中主要串行总线的选项。
增加可能性的探头接口
TekVPI 探头接口可提供广泛的应用范围，而且您不必担心刻度系数。 使用各种可自动传达刻度系数的有源和电流探头，实现简单的相差校正，并在示波器显示器上提供探头信息。
简化混合信号调试
使用*多 4 条模拟通道和 16 条数字通道调试混合信号设计，全部时间相关。 合并数字通道以显示并行总线或解码串行总线。 添加**的 P6316 逻辑探头，使连接到您的设计和追踪信号变得很容易。
特点
•16 条完全集成的通道，采样率全部为 1GS/s。
•易于使用的逻辑分析仪功能。
•定义要触发和解码的并行或串行总线。
•利用波形分组和颜色编码实现简单的可视化。
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 |
DPO2002B | 70 MHz | 1 GS/s | 1M 点 | 2 | - |
DPO2012B | 100 MHz | 1 GS/s | 1M 点 | 2 | - |
MSO2002B | 70 MHz | 1 GS/s | 1M 点 | 2 | 16 |
DPO2004B | 70 MHz | 1 GS/s | 1M 点 | 4 | - |
DPO2022B | 200 MHz | 1 GS/s | 1M 点 | 2 | - |
MSO2012B | 100 MHz | 1 GS/s | 1M 点 | 2 | 16 |
DPO2014B | 100 MHz | 1 GS/s | 1M 点 | 4 | - |
MSO2004B | 70 MHz | 1 GS/s | 1M 点 | 4 | 16 |
DPO2024B | 200 MHz | 1 GS/s | 1M 点 | 4 | - |
MSO2022B | 200 MHz | 1 GS/s | 1M 点 | 2 | 16 |
MSO2014B | 100 MHz | 1 GS/s | 1M 点 | 4 | 16 |
MSO2024B | 200 MHz | 1 GS/s | 1M 点 | 4 | 16 |
