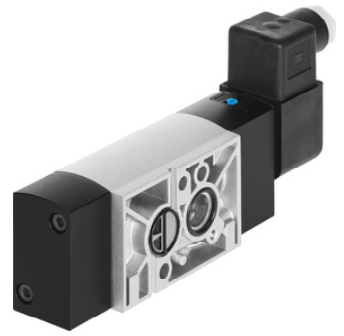

FESTO电磁阀费斯托德国VSNC-FC-M52-MD-G14-FN-1A1+G
电磁阀
VSNC-FC-M52-MD-G14-FN-1A1+G
8078398
GTIN: 4
WX：壹捌九壹捌伍柒肆叁壹二
符合 VDI/VDE 3845 的电磁阀 NAMUR 接线图
用于两位三通阀或两位五通阀的交换密封件
多样的防爆磁场系统
阀功能 两位五通或两位三通，可转换
驱动方式 电控
宽度 32 mm
标准标称流量 1250 l/min
工作气口 NAMUR 孔型
工作电压 24V DC
工作压力 0.25 MPa ... 0.8 MPa
工作压力 2.5 bar ... 8 bar
结构特点 活塞闸阀
复位类型 弹簧复位
证书签发机构 DNVGL-TAA000011J
防护等级 IP65
IP67
带插入式插座
符合 IEC 60529 标准
排气功能 带节流选项
密封原理 软密封
安装位置 可选
符合标准 VDI/VDE 3845 (NAMUR)
手控装置 锁定式
按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00991831
搭接 正重叠
信号状态显示器 通过附件安装
b 值 0.4
C 值 5.2 l/sbar
标准标称流量，排气回流 4->3 110 l/min
关闭时间 92 ms
打开时间 35 ms
持续通电率 *
线圈的特性参数 24 V DC: 0.7 W
允许的电压波动 +/- 10 %
防爆 必须遵守证书中的信息！
区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B2-L
介质温度 -20 °C ... 60 °C
环境温度 -20 °C ... 60 °C
产品重量 415 g
电气接口 类型 A
符合 EN 175301-803 标准
安装方式 带通孔
通风接口 非管式
气接口，气口 1 G1/4
气接口，气口 2 NAMUR 端口模式
气接口，气口 3 G1/4
气接口，气口 4 NAMUR 端口模式
气接口，气口 5 G1/4
密封件材料 NBR
外壳材料 精制铝合金
螺钉材料 高合金不锈钢
