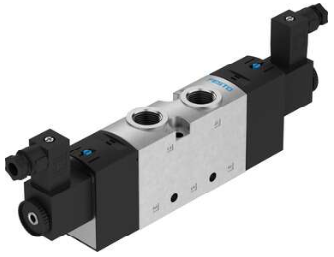

费斯托VUVS-L30-B52-D-G38-F8-1C1德国FESTO电磁阀
电磁阀 VUVS
通用阀，坚固耐用且使用寿命长
成本低，不受性能数据限制
可用作单个阀或成组式阀 VTUS
电磁阀
VUVS-L30-B52-D-G38-F8-1C1
GTIN: 4
575611
WX：壹捌九壹捌伍柒肆叁壹二
阀功能 两位五通双电控
驱动方式 电控
阀尺寸 31 mm
标准标称流量 2300 l/min
工作气口 G3/8
工作电压 24V DC
工作压力 0.15 MPa ... 1 MPa
工作压力 1.5 bar ... 10 bar
结构特点 活塞闸阀
防护等级 IP65
带插入式插座
符合 IEC 60529 标准
公称通径 9.4 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00991013
搭接 正重叠
b 值 0.4
C 值 9.9 l/sbar
逆转开关时间 13 ms
持续通电率 *
0 信号的大正向测试脉冲 2000 µs
信号为 1 的大负向测试脉冲 3600 µs
线圈的特性参数 24 V DC: 3.3 W
允许的电压波动 +/- 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
介质温度 -10 °C ... 60 °C
先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度 -10 °C ... 60 °C
产品重量 565 g
电气接口 类型 C
符合 EN 175301-803 标准
安装方式 要么：
在气路板上
带通孔
通风接口 非管式
先导排气口 82 M5
先导排气口 84 M5
先导气口 12 G1/8
气接口，气口 1 G3/8
气接口，气口 2 G3/8
气接口，气口 3 G3/8
气接口，气口 4 G3/8
气接口，气口 5 G3/8
密封件材料 HNBR
NBR
外壳材料 压铸铝
带涂层
活塞式滑阀材料 精制铝合金
螺钉材料 镀镍钢
电磁阀
VUVS-L30-B52-D-G38-F8-1C1+G
GTIN: 4
8059149
阀功能 两位五通双电控
驱动方式 电控
阀尺寸 31 mm
标准标称流量 2300 l/min
工作气口 G3/8
工作电压 24V DC
工作压力 0.15 MPa ... 1 MPa
工作压力 1.5 bar ... 10 bar
结构特点 活塞闸阀
防护等级 IP65
带插入式插座
符合 IEC 60529 标准
公称通径 9.4 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00991013
搭接 正重叠
b 值 0.4
C 值 9.9 l/sbar
逆转开关时间 13 ms
持续通电率 *
0 信号的大正向测试脉冲 2000 µs
信号为 1 的大负向测试脉冲 3600 µs
线圈的特性参数 24 V DC: 3.3 W
允许的电压波动 +/- 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
介质温度 -10 °C ... 60 °C
先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度 -10 °C ... 60 °C
产品重量 585 g
电气接口 类型 C
符合 EN 175301-803 标准
安装方式 要么：
在气路板上
带通孔
通风接口 非管式
先导排气口 82 M5
先导排气口 84 M5
气接口，气口 1 G3/8
气接口，气口 2 G3/8
气接口，气口 3 G3/8
气接口，气口 4 G3/8
气接口，气口 5 G3/8
密封件材料 HNBR
NBR
外壳材料 压铸铝
带涂层
活塞式滑阀材料 精制铝合金
螺钉材料 镀镍钢
