参数分析倍加福P+F智能电流驱动器KCD2-SCD-Ex1
产品简介：
德国倍加福P+F智能电流驱动器KCD2-SCD-Ex1
-1通道隔离栅
-24 V 直流电源（电源轨）
-电流输出高达 650 Ω 负载
-HART-IP 和阀门定位器
-断线监测
-外壳宽度 12.5 毫米
供应
联系 电源轨或端子 9+、10-
额定电压 19 ... 30 伏直流电
波纹 ≤ 10 %
额定电流 ≤ 30 毫安，24 伏
功耗 在 20 mA 和 500 Ω 负载时≤ 600 mW
能量消耗 ≤ 700 毫瓦
输入
连接端 控制端
联系 终端 5-, 6+
输入信号 4 ... 20 mA , 限制在大约 26毫安
输入电压 控制系统的开环电压 < 30 V
电压下降 约 20 毫安时为 6 伏
输入电阻 > 100 kΩ，现场接线开路

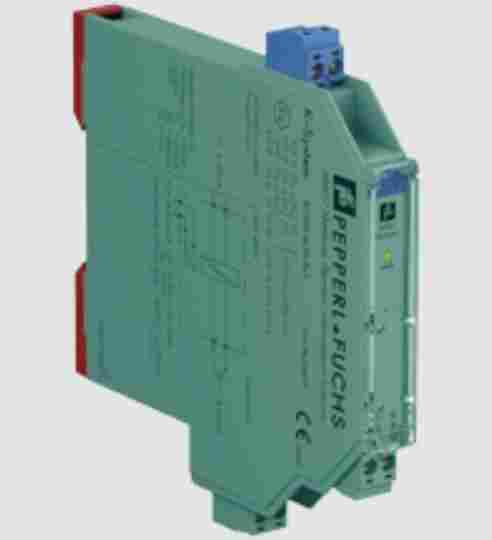

产品图片：
输出
连接端 场边
联系 端子 1+、2-
电压 20 毫安时≥ 13 伏
当前的 4 ... 20 毫安
加载 0 ... 650 欧姆
波纹 20 毫伏有效值
传输特性
偏差 在 20 °C (68 °F) 时，4 ... 20 mA
< 满量程的 0.1 %，包括 非线性和迟滞
环境温度的影响 < 2 µA/K（-20 ... 70 °C（-4 ... 158 °F））；< 4 µA/K（-40 ... -20 °C（-40 ... -4 °F））
频率范围 场侧到控制侧：带宽为 0.5 V峰峰值信号 0 ... 3 kHz (-3 dB)
控制侧到场侧：带宽为 0.5 V峰峰值信号 0 ... 3 kHz (-3 dB)
上升时间 10 至 90% ≤ 10 毫秒
环境条件
环境温度 -40 ... 70 °C (-40 ... 158 °F)
机械规格
防护等级 IP20
联系 螺丝端子
大量的 约 100克
方面 12.5 x 124 x 114 毫米（0.5 x 4.9 x 4.5 英寸）（宽 x 高 x 深），外壳类型 A2
