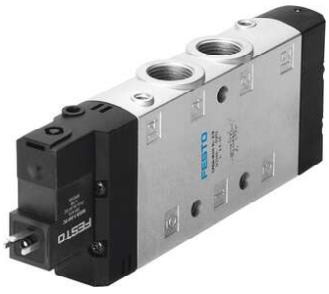

费斯托电磁阀CPE24-M3H-5L-3/8德国FESTO
电磁阀
CPE24-M3H-5L-3/8
163834
GTIN: 4
WX：壹捌九壹捌伍柒肆叁壹二
通用的单个阀
基于规格，具有非常高的流量
阀功能 两位五通，单稳态
驱动方式 电控
宽度 24 mm
标准标称流量 2900 l/min
工作气口 G3/8
工作电压 230V AC
工作压力 0.25 MPa ... 1 MPa
工作压力 2.5 bar ... 10 bar
结构特点 活塞闸阀
复位类型 气动弹簧
防护等级 IP65
带插入式插座
符合 IEC 60529 标准
公称通径 11 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 通过附件锁定
按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00991023
阀位代码 标签夹
搭接 正重叠
关闭时间 50 ms
打开时间 40 ms
持续通电率 *
0 信号的大正向测试脉冲 3300 µs
信号为 1 的大负向测试脉冲 3100 µs
线圈的特性参数 230 V AC：50/60 Hz，启动功率 3.0 VA，保持功率 2.4 VA
允许的电压波动 -15%/+10%
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
介质温度 -5 °C ... 50 °C
环境温度 -5 °C ... 50 °C
产品重量 360 g
电气接口 类型 C
安装方式 带通孔
先导排气口 82 M5
先导排气口 84 M5
先导气口 12 M5
先导气口 14 M5
气接口，气口 1 G3/8
气接口，气口 2 G3/8
气接口，气口 3 G3/8
气接口，气口 4 G3/8
气接口，气口 5 G3/8
密封件材料 NBR
外壳材料 压铸铝
