库号：M119284
XHT系列火焰检测装置是电站锅炉、工业锅炉、各种燃烧装置运行时火焰检测的关键设备。该装置针对火焰的物理特性对燃烧工况进行检测，当火焰燃烧状态不满足正常条件或熄火时，可按一定方式给出信号（开关量、模拟量），以作为故障报警或炉膛监控系统（FSSS）的逻辑判断条件。
XHT系列火焰检测装置，根据不同的使用场合和不同的光谱特征分为：紫外光式、可见光式、智能图像式等。每种型式的火检均由探头、检测电缆和信号处理器组成。

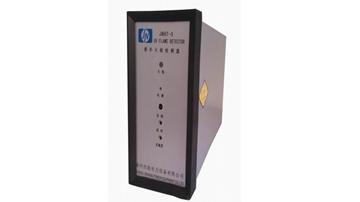

XHT-3紫外光式火焰检测装置是根据燃气标准和规范设计制造的一种智能火焰检测装置，它由探头和信号处理器两部分组成，探头与处理器间由两芯双绞屏蔽电缆连接。
2、工作原理
火焰发出的光信号传至探头尾部UV光敏管上，由UV光敏管完成光电转换。探头与处理器间信号传输采取电流传输方式，以提高抗干扰能力，并通过屏蔽电缆传至处理器。电信号经过处理器处理后，以开关量形式输出有火、无火信号。
3、主要参数
灵敏度
≥100Lx（λ0= 300nm）
响应时间
着 火
≤1s
熄 火
1～5s（可调）
检测对象
燃气火焰
信号输出
方 式
两组常开/常闭触点
容 量
AC220V，1A，50Hz
工作方式
长期连续工作
工作环境要求
探头
≤80℃（风冷）
信号处理箱
≤50℃
冷却方式
风冷：探头冷却风量≥24 m3/h，风温≤50℃，探头冷却风入口与炉膛压差≥2000 pa
供电电源
AC220V±10%，50Hz
功耗
≤10 W
检测距离
200～6000mm
