简单介绍

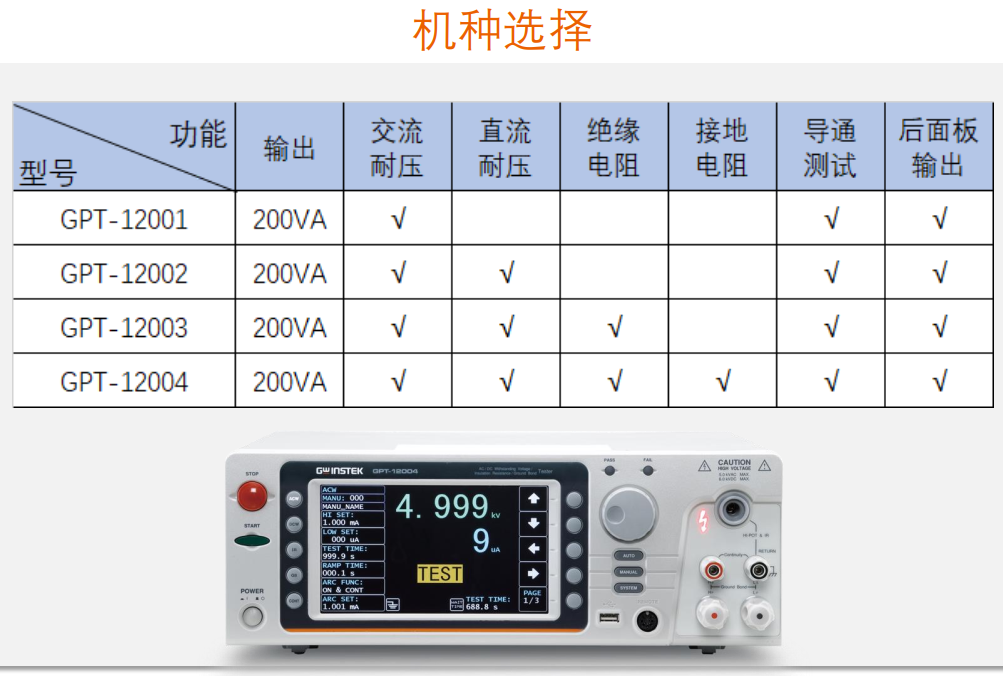

GPT-12000系列安规测试仪GPT-12004 GPT-12003 GPT-12002 GPT-12001；GW Instek推出GPT-12000系列旗舰型电气**分析仪（200VA输出容量），这是世界上**台符合IEC 61010-2-034的安规测试仪（测量，控制和电气需求的**要求）实验室使用特殊要求测量设备的绝缘电阻和测试设备的电气强度，控制和实验室使用对绝缘电阻测量设备和电气强度测试设备的特殊要求）），规定了软体的要求和在设计高压和绝缘电阻测试，测量仪器时必须遵循硬体介面，以确保在使用仪器时为用户提供必要的保护和警告。 GPT-12004 AC/DC/IR/GB 电气**分析仪 GPT-12003 AC/DC/IR 电气**分析仪 GPT-12002 AC/DC 电气**分析仪 GPT-12001 AC电气**分析仪 GPT-12000系列： 本规格适用于GPT-12000在15℃~35℃下通电至少30分钟。 一般信息 显示 7” LCD 存储 手动模式100组；自动模式100组 电源 AC 100V~240V ± 10%, 50Hz/60Hz 尺寸& 重量 380(W) x 148(H) x454(D)mm /约 15kg 交流耐压测试 输出电压范围 0.050kV~ 5.000kV 输出电压分辨率 1V 输出电压精度 ± (1% of setting +5V) （空载） *大额定负载(Table1) 200VA (5kV/40mA)[GPT-12XXX] *大额定电流 40mA[GPT-12XXX] 0.001mA~10mA(0.05k≤V≤0.5kV) 0.001mA~40mA(0.5kV＜V≤5kV) 输出电压波形 正弦波 频率 50 Hz / 60 Hz 电压变动率 ± (1% +5V)[Maximum rated load--no load] 电压表精度 ± (1% of reading+ 5 V) 电流测量范围 0.001mA~40.00mA [GPT-12XXX] 电流分辨率 1uA (1uA~9.999mA) 10uA(10.00mA~40.00mA) 电流测量精度 ± (1.5% of reading+30uA) 判断精度 ± (3% of setting+30uA) 上/下限判定功能 Yes ARC 侦测 Yes 上升时间控制功能 Yes RAMP TIME (上升时间) 0.1~999.9S 下降时间控制功能 Yes RAMP DOWN 时间 0.0~999.9S TIMER (测试时间)² OFF, 0.3S~999.9S GND ON/OFF WAIT TIME（等待时间） 0.0~999.9S 1, 达到50V/10mA的设定电压至少需要0.3秒。 2, 只有当上电流设置在30毫安以下时，定时器才能关闭。 直流耐压测试（适用于GPT-12002/12003/12004) 输出电压范围 0.050kV~ 6.000kV¹ 输出电压分辨率 1V 输出电压精度 ±(1% of setting +5V) With no load *大额定负载 50W(5kV/10mA) [GPT-12xxx] *大额定电流 10mA [GPT-12XXX] 0.001mA~2mA(0.05kV£V£0.5kV) 0.001mA~10mA(0.5kV 电压表精度 ± (1% of reading+ 5 V) 电压分辨率 ± (1% +5V)[Maximum rated load ->no load] 电流测量范围 0.001mA-10.00mA 电流测量分辨率 0.1uA 0.1uA (0.1uA~999.9uA) 1uA(1uA~9.999mA) 10uA(10.00mA) 电流测量精度 ±(1.5% of reading+3uA) when I<1mA ±(1.5% of reading+30uA) when I≥1mA 判断精度 ± (3% of setting+30uA) 上/下限判定功能 Yes ARC 侦测 Yes 上升时间控制功能 Yes RAMP TIME (上升时间) 0.1~999.9S 下降时间控制功能 Yes RAMP DOWN 时间 0.0~999.9S TIMER (测试时间) OFF, 0.3S~999.9S GND ON/OFF 等待时间 0.0~999.9S *大电容负载直流模式 1uF ¹ 达到50V/2mA的设定电压至少需要0.3秒。 绝缘电阻测试（适用于12003/12004) 输出电压 50V-1200V 输出电压分辨率 50V 输出电压精度 ±(1% of setting +5V) with no load 电阻测量范围 0.1MΩ~50GΩ 测试电压 / 测量范围 / 测量精度 50V≤V≤450V 0.1MΩ~1MΩ 5% of reading + 3 count 1MΩ~50MΩ 5% of reading + 1 count 51MΩ~2GΩ 10% of reading + 1 count 500V≤V≤1200V 0.1MΩ~1MΩ 5% of reading + 3 count 1MΩ~500MΩ 5% of reading + 1 count 501MΩ~9.999GΩ 10% of reading + 1 count 10G~50GΩ 20% of reading + 1 count¹ 测试电压 Display Range 50V≤V≤100V 000.1MΩ~10.00GΩ 150V≤V≤450V 000.1MΩ~20.00GΩ 500V≤V≤1200V 000.1MΩ~50.00GΩ 电压调节 ± (1% +5V) [Maximum rated load ->no load 电压表精度 ±(1% of reading +5V) 短路电流 10mA max. 输出阻抗 2kΩ 上/下限判定功能 Yes 上升时间控制功能 Yes RAMP UP (上升时间) 0.1~999.9S 下降时间控制功能 Yes RAMP DOWN(下降时间) 0.0~999.9S 等待时间 0.0~999.9S TIMER (测试时间) 0.3S~999.9S2 GND ON/OFF 注意：当绝缘电阻接地模式打开时，需要执行GND OFFSET动作。 1当绝缘电阻接地方式为ON时，可以保证*大30Gohm。 2当绝缘电阻接地模式打开时，测试时间从0.5秒开始。 接地阻抗测试（适用于GPT-12004) 输出电流范围 3.00A~32.00A 输出电流精度 ±(1% of setting+0.2A) when 3A≤I ≤8A ±(1% of setting+0.05A) 8A < I ≤ 32A 输出电流分辨率 0.01A 测试电压 Approximately max. 8VAC (open-circuit) 频率 50Hz/60Hz selectable 电阻表测量范围 1mΩ ~ 650mΩ 电阻表测量分辨率 0.1mΩ 电阻表测量精度 ±(1% of reading+2mΩ) 电阻表判断精度 ±(1% of setting+2mΩ) 上下限判定功能 Yes TIMER (测试时间) 0.3S~999.9S GND ON/OFF 导通测试 输出电流 100mA(DC) 电阻表测量范围 0.10Ω~70.00Ω 电阻表测量分辨率 0.01Ω 电阻表测量精度 ±(10% of reading+2Ω) 电阻表判定精度 ±(10% of setting+2Ω) 上下限判定功能 Yes TIMER (测试时间) 0.3S~999.9S 接口 REMOTE (远程端子) Yes SIGNAL IO Yes RS-232 Yes USB (Device) Yes (USB 2.0) Rear Output Yes USB (Host) for data output port Yes (USB 2.0) GPIB Yes (选配) 选配 选购配件
GPT-12000系列安规测试仪 的详细介绍
200VA交流测试容量

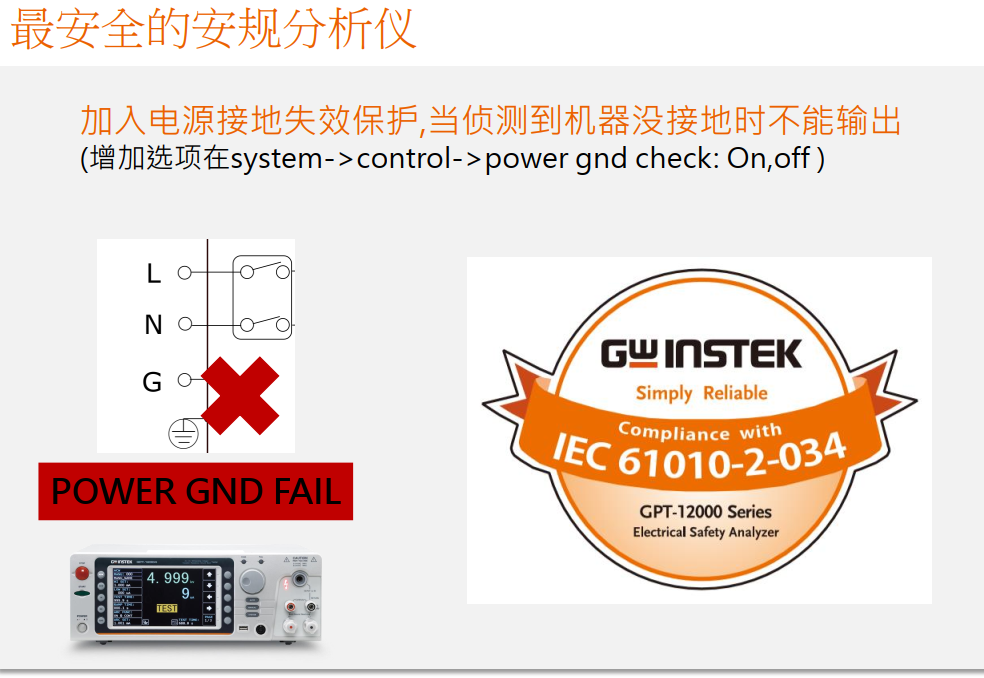

符合IEC 61010-2-034**规范要求
7" LCD彩色显示屏
True RMS电流量测
电容负载测试能力高达47μF

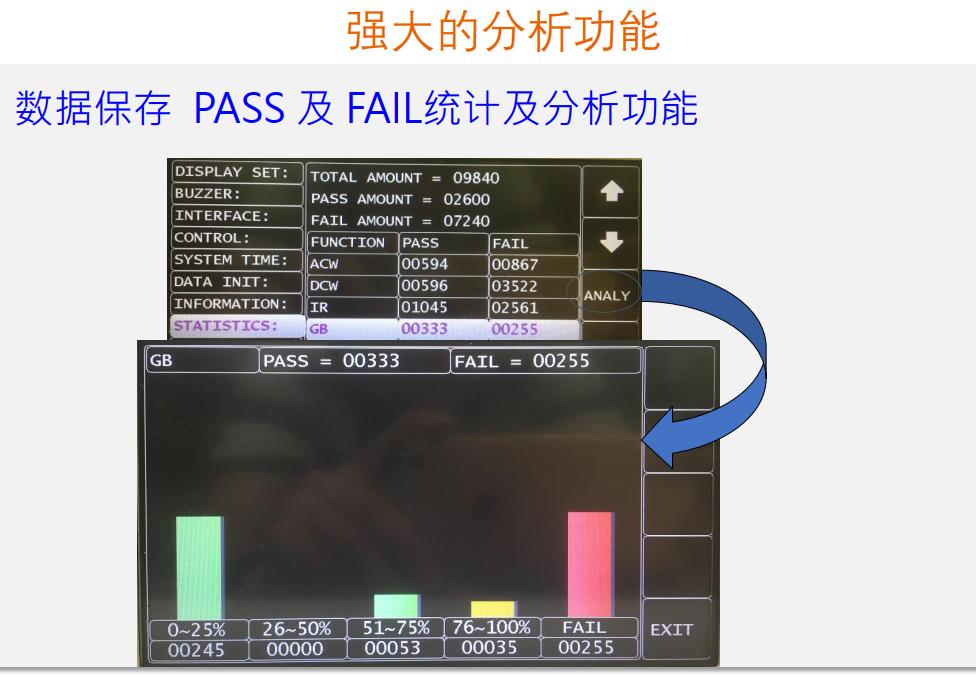

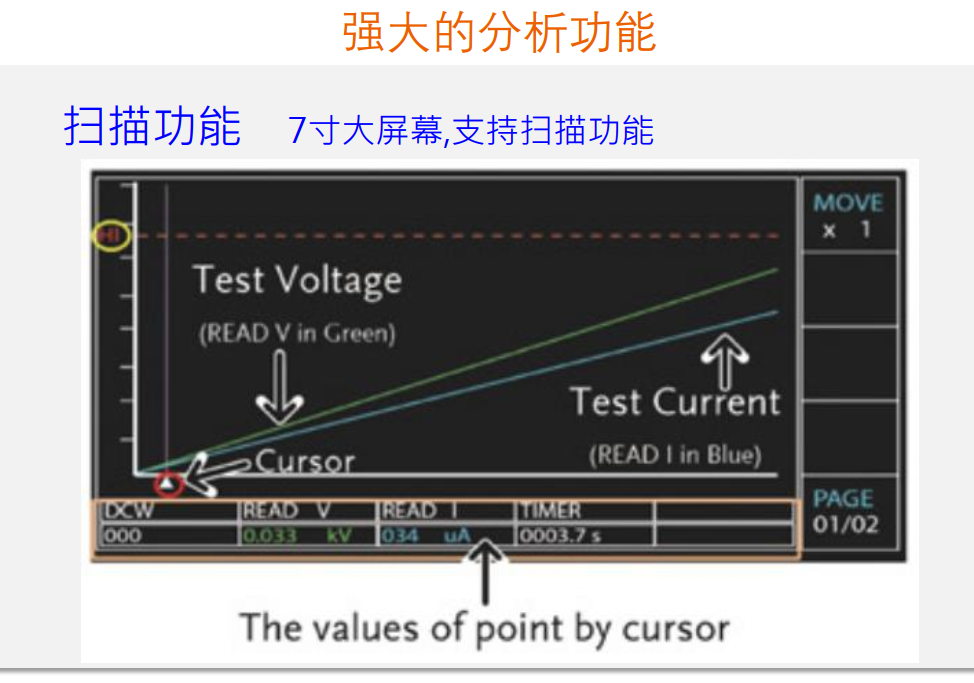

提供统计分析/扫描功能
上升/下降时间可调

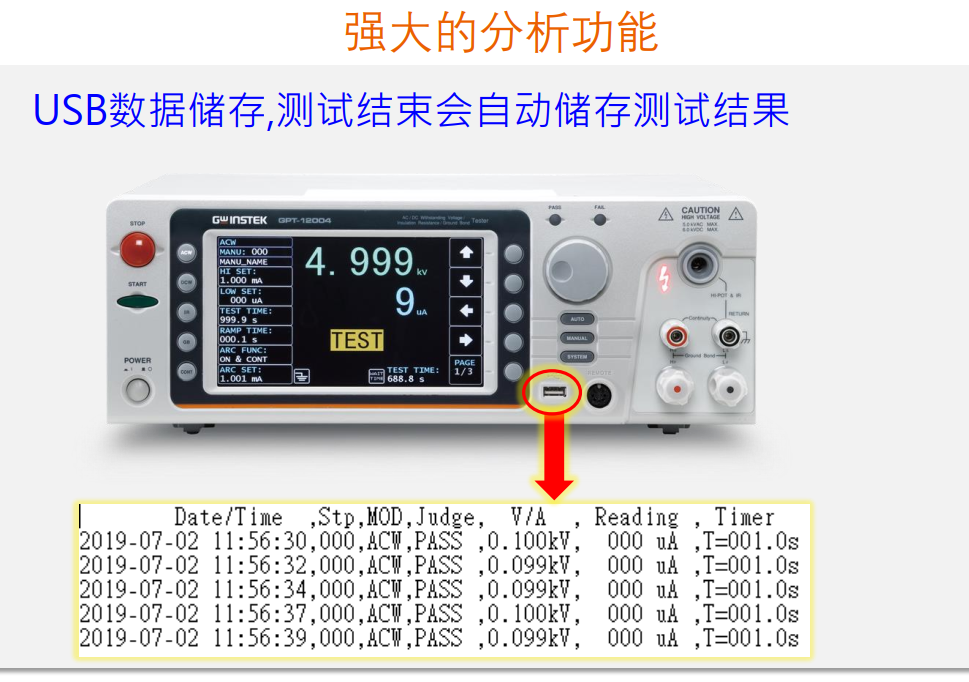

测试数据U盘储存功能

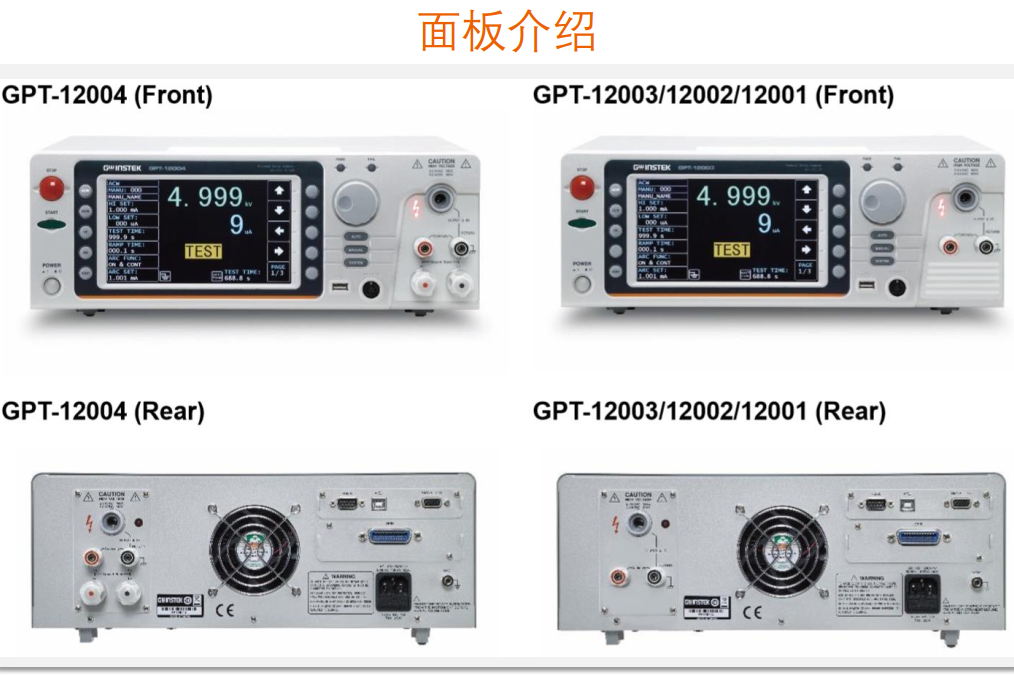

提供后面板输出
过零启动操作
接口:RS-232C, USB host/device, Signal I/O, GPIB (选配)
标准附件
快速操作手冊 x 1,
CD x1，
电源线 x 1,
Interlock key x 1,
程控端子线 GHT-119 x 1,
测试线 GHT-115 x 1 for GPT-12003/12002/12001
测试线 GHT-115 x 1, GTL-215 x 1 for GPT-12004
Opt.1 GPIB卡
GHT-113 高压测试枪
GHT-205 高压测试探棒
GTL-232 RS232C数据线, 9-pin Female to 9-pin, null Modem for Computer
GTL-246 USB线, A-B type, approx. 1.2m
GTL-248 GPIB线, approx. 2m
