LCR-8105G高精度LCR测试仪 的详细介绍
LCR-8105G高精度LCR测试仪,5MHz高精度LCR表（具幅频特性曲线图表功能）
LCR8101G高精度LCR测试仪，20Hz ~ 1MHz

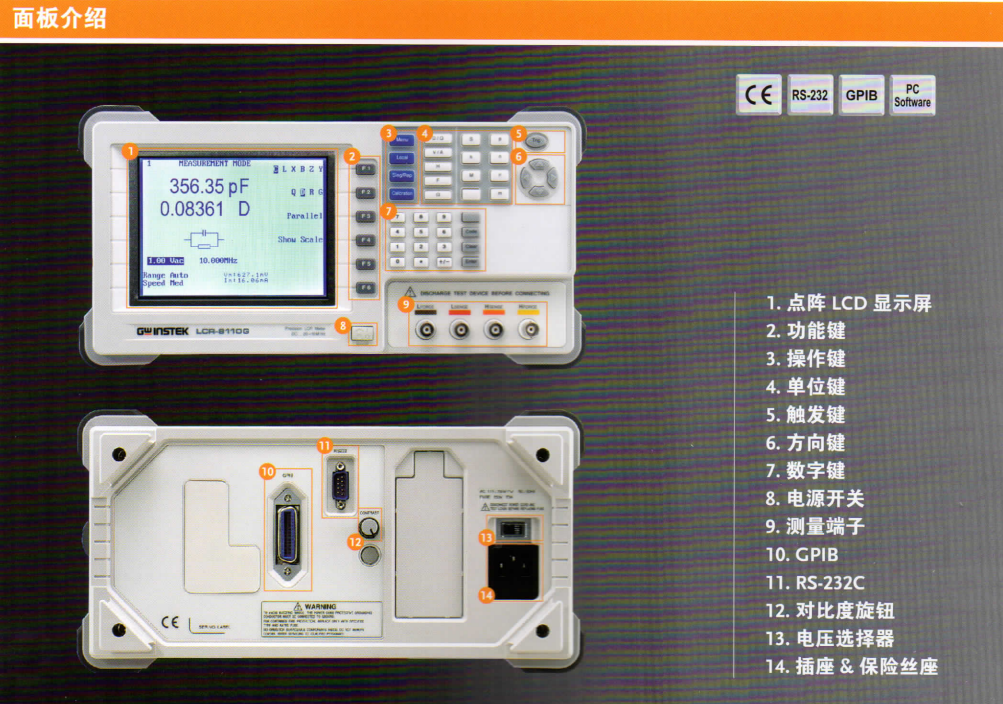

LCR-8101G高精度LCR测试仪，提供高达1MHz宽广的测量频率范围以及0.1%的基本精 确度。另外，还包括DC电阻测量以及电压/电流监测功能，并搭配5.6”LCD可以同时显示所有测试参数及结果。多步骤测试功能可以针对同一待测体一次执行不同参数的测量，快速分析待测体的特性；并且每组编程包括30个测试步骤，每个步骤均可以设置测试参数和限制，执行Pass/Fail判定。图表模式功能，LCR-8101G将以图表的形式，显示元器件的阻抗特性随着扫描频率或电压的变化所呈现的规律，并以曲线图的形式显示结果。标准配备的GPIB和RS-232C接口，可以用于设备远端控制和读取测试结果。LCR-8101G系列丰富的特点让您的测试任务变得更加简单而实用。
LCR8000G高精密LCR测试仪特点：
宽广的测试频率范围20Hz~1MHz
0.1%基本精 确度
6位解析度
DC电阻测量
带有被测元件电压/电流监控的测量功能
带有判断警报的PASS/FAIL测试功能
大LCD显示屏和友好的用户界面
多步骤模式
图表模式
±200V偏压盒（选配）
标准RS-232C/GPIB接口
LCR8000G高精度LCR测试仪选型：
| 型号 | 测试频率 | 测试精度 |
| LCR-8101G | 20Hz ~ 1MHz | ±0.1% |
| LCR-8105G | 20Hz ~ 5MHz | ±0.1% |
| LCR-8110G | 20Hz ~ 10MHz | ±0.1% |
LCR8000G高精度LCR测试仪技术指标：
| 测试频率 | |
| LCR-8101G 20Hz ~ 1MHz, 5 位数, ±0.005% LCR-8105G 20Hz ~ 5MHz, 5 位数, ±0.005% LCR-8110G 20Hz ~ 10MHz, 5 位数, ±0.005% | |
| 输入阻抗 | |
| 100Ω | |
| 基本准确度 | |
| ±0.1% (R, Z, X, G, Y, B, L, C) | |
| 测试速度 | |
| 交流 (＞ 2kHz) | 直流 |
| * 大(MAX): 75mS | * 大(MAX): 30mS |
| 快速(FAST): 150mS | 快速(FAST): 60mS |
| 中速(MEDIUM): 450mS | 中速(MEDIUM): 120mS |
| 慢速(SLOW): 600mS | 慢速(SLOW): 900mS |
| 测试信号电平 | |
| 10mV~2Vrms, 1mV/Step or 10mV/Step, 2%±5mV | |
| 短路电流 | |
| * 大20mA | |
| 测量范围 | |
| R, Z, X | 0.1mΩ ~ 100MΩ |
| G, Y, B | 10nS ~ 1000S |
| L | 0.1nH ~ 100kH |
| C | 0.01pF ~ 1F |
| D | 0.00001 ~ 9.9999 |
| Q | 0.1 ~ 9999.9 |
| θ | -180° ~ +180° |
| Rdc | 0.1mΩ ~ 100MΩ |
| 测量参数 | |
| 阻抗 (Z), 相位角 (θ), 电感 (L), 电容 (C), | |
| 串联 / 并联等效电路 | |
| C + R, C + D, C + Q, L + R, L + Q, L + D | |
| 串联等效电路 | |
| X + R, X + D, X + Q | |
| 并联等效电路 | |
| C + G, B + G, B + D, B + Q, B + R, L + G | |
| 向量测量组合 | |
| Z + Phase Angle, Y + Phase Angle | |
| LCD显示屏 | |
| 320 x 240 点阵显示 | |
| 接口 | |
| RS-232, GPIB | |
| 电源 | |
| AC 115V ±10% / 230V ±10% (可选), 50/60Hz | |
| 尺寸&重量 | |
| 330(宽) x 170(高) x 340(深)mm, 约5公斤 | |
LCR8000G高精度LCR测试仪选配测试附件：
| 选购附件 | |
| LCR-05 | 测试治具 – 针对水平或垂直脚组件 |

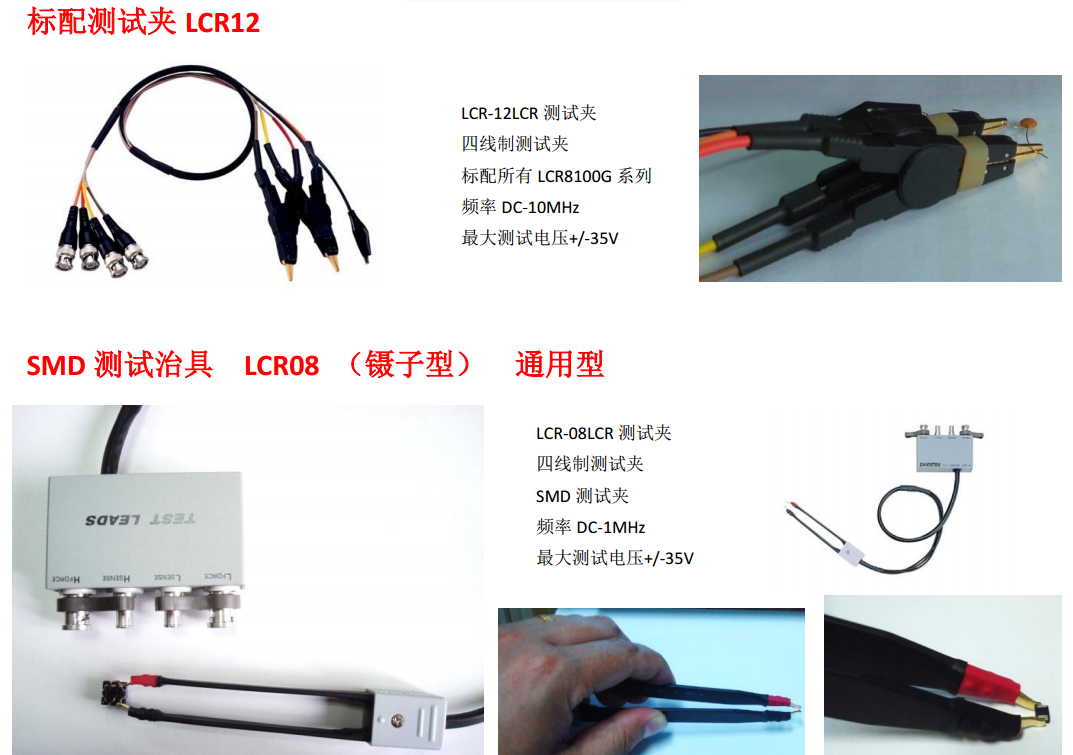

| LCR-06A | 测试治具 – 凯尔文夹 |
| LCR-07 | 测试治具 – 鳄鱼夹 |
| LCR-08 | 测试治具 – 镊子形式 |

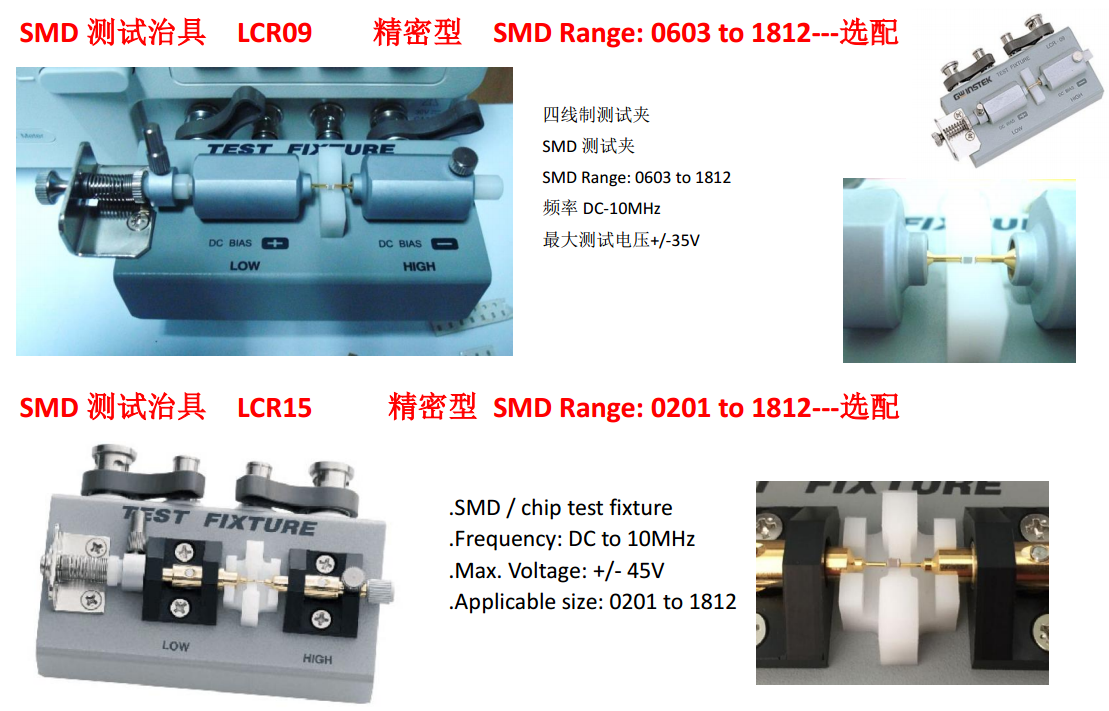

| LCR-09 | 测试治具 – 针对SMD组件(0603 to 1812) |
| LCR-15 | 测试治具 – 针对SMD组件(0201 to 1812) |

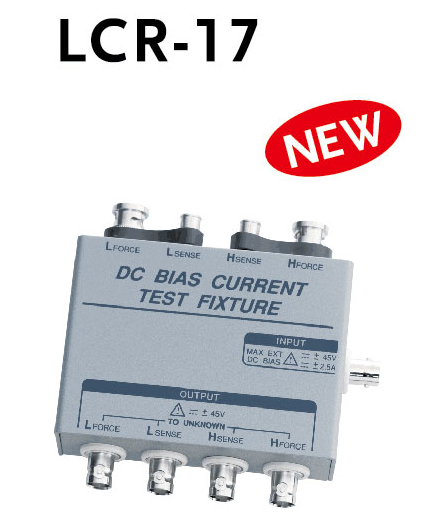

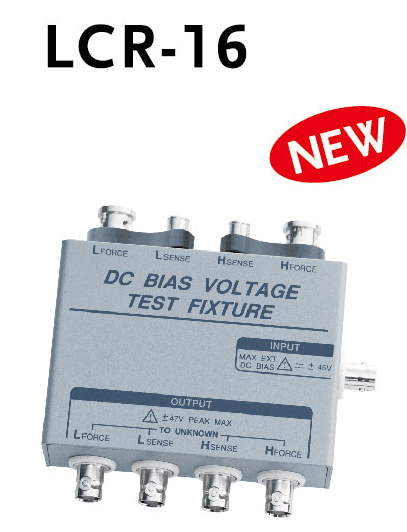

| LCR-16 | 外部偏压盒 – ±45V ，频率范围: 40Hz to 1MHz |
| LCR-17 | 外部偏流盒 – ±2.5A，频率范围: 40Hz to 1MHz |
