SMC两位五通电磁阀简介
SYJ3143-5WOZ-Q
SMC接线图
SMC先导式电磁阀接线示意图
3. 1环境的总线高和总线低温度应选在允许范围之内,如有差需作特殊订货提出。
3.2环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀
3.3环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。
3.4在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀
3. 5环境空间若受限制，请选用多功能电磁阀，因其省去了旁路及三只手动阀且便于在线维修。
4.电源条件
4.1根据供电电源种类，分别选用交流和直流电磁阀。-般来说交流电源取用方便。
4.2电压规格用尽量优先选用AC220V.DC24V。
4.3电源电压波动通常交流选用+ %10%.-15%，直流允许+%10左右，如若差，须采取稳压措施或提出特殊订
货要求。
SYJ3000 系列 5通先导式电磁阀 弹性密封 底板配管型 单体阀
3通阀和5通阀可混合安装
消耗功率: 0.1 W (带节电回路)
集装式型号: SS5YJ3，SS5YJ5，SS5YJ7

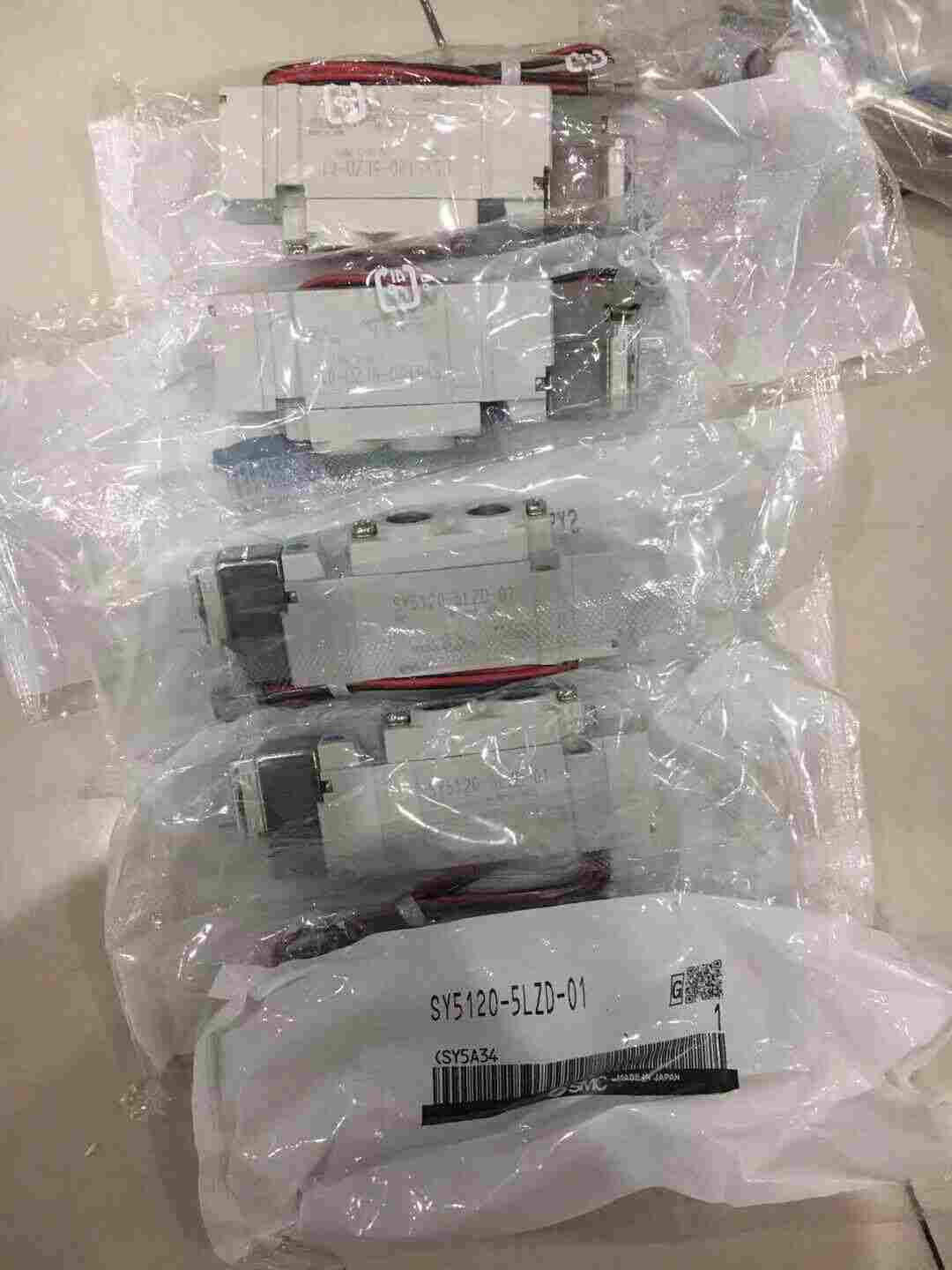

实物图
系列 3 SYJ3000
机能 1 2位单电控
配管方式 4 底板配管型(5通)
主体可选项 3 主阀/先导阀集中排气型
线圈规格 - 标准
额定电压 5 DC24V
导线引出方式 WO M8插座无电缆
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作 - 非锁定推压式
配管口径 - 无底板
CE对应 Q CE对应
其他特性
阀体形式 非插入式
密封方式 弹性密封
先导方式 内部先导式
P,R通口接管口径 无底板
背压防止阀 无背压防止阀
消声器 无消声器
保护构造 IP65
订制规格 标准
*使用压力 0.7 MPa
*低使用压力 0.15 MPa
*动作频率 10 Hz
响应时间 15 ms
消耗功率 0.4 W
环境温度及使用流体温度 -10～50℃
SMC两位五通电磁阀简介
