简介

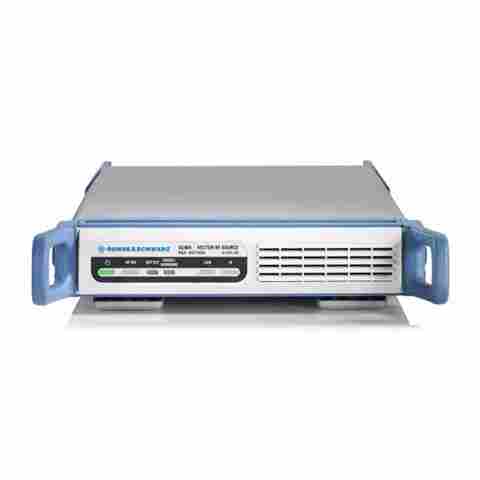

RS?SGT100A 是一款带集成基带发生器的射频矢量信号发生器。 该产品经过优化，适用于生产及自动化应用。
这款射频矢量信号发生器基于快而紧凑、节省空间的设计理念，不仅能够提供速度以确保优化吞吐量，而且适用于任何测试系统。
RS?SGT100A 明确以自动化环境为中心。 高速及紧凑型设计是这款产品的亮点。
RS?SGT100A 是*** 1 HU ? 19" 矢量信号发生器（ 6 GHz），带有一个集成基带发生器。 射频链经优化，实现了***快的频率及电平切换时间。 在基带中，多分段波形模式有助于用户快速切换测试信号。
尽管尺寸紧凑，但 RS?SGT100A 具有可与大型***仪器相媲美的***射频性能（比如信号质量和电平准确性）。 输出电平、电平可重复性以及*** EVM 性能是生产环境中的主要特点。
RS?SGT100A 带有 LAN、USB 以及 PCIe 接口，便于在自动化应用中远程控制测试设备。
主要特点
速度***快的矢量信号发生器，频率及电平切换时间仅为 240 μs（典型值），有助于增加生产吞吐量
尺寸***小的单机式矢量信号发生器（ 6 GHz），带集成基带发生器 (1 HU ? 19")
集成式基带发生器， 调制带宽（射频带宽）为 240 MHz，支持所有的***数字标准，包括 IEEE 802.11ac
具有***射频性能，有助于减少 EVM 以及 ACLR
使用 RS?WinIQSIM2? 仿真软件轻松生成符合 LTE 以及 LTE Advanced 等数字标准的信号
在包含两个以上接收天线的 MIMO 应用中，可作为 R&S?SMW200A 的强大增补
规格
|
|
||
| 频率 | ||
| 频率范围 | CW 模式以及 I/Q 模式 | 1 MHz 至 3 GHz |
|
|
带 RS?SGT-KB106 选件 CW 模式以及 模式 |
1 MHz 至 6 GHz |
| 设置时间 | 具有 PCIe 远程控制 | <500 μs |
| 针对外部参考的输入频率 | 集成到 R&S?SGT100A | 10 MHz、13 MHz、 100 MHz、1000 MHz |
| 电平 | ||
| ***电平范围 |
|
–120 dBm 至 +17 dBm (PEP)（峰值包络功率） |
| 设置时间 | 具有 PCIe 远程控制，设置特点： 自动 | <500 μs |
| 频谱纯度 | ||
| 谐波 | 电平 ≤ 8 dBm，CW，宽带“关” | <–30 dBc |
| 非谐波 | 电平 > –10 dBm，载波偏移 > 10 kHz，f ≤ 1.5 GHz | <–76 dBc |
| 宽带噪声 | 10 MHz 载波偏移，电平 > 5 dBm，1 Hz 测量带宽，CW | <–145 dBc |
| SSB 相位噪声 | 20 kHz 载波偏移，1 Hz 测量带宽 | |
|
|
f = 1 GHz | <–126 dBc； –133 dBc（典型值） |
|
|
f = 6 GHz | <–110 dBc； –117 dBc（典型值） |
| 脉冲调制 |
|
可选，带 R&S?SGT-K22 选件 |
| 开关比 |
|
>80 dB |
| ***小脉冲宽度 | 使用集成脉冲发生器 | 20 ns |
| 调制 | ||
| 调制器带宽（射频） |
使用外部模拟信号 100 MHz |
20 % 的载波频率 1 GHz |
|
|
使用集成基带源 带 RS?SGT-K521 选件 带 RS?SGT-K521 以及 RS?SGT-K522 选件， 带 RS?SGT-K521、RS?SGT-K522 以及 RS?SGT-K523 选件 |
60 MHz 120 MHz 160 MHz 240 MHz |
| 波形长度 | 单样本步骤 | 1 sample 至 32 Msample |
|
|
带 RS?SGT-K511 选件 | 1 sample 至 256 Msample |
|
|
带 RS?SGT-K511 以及 R&S?GT-K512 选件 | 1 sample 至 1 Gsample |
| 多分段波形模式下的波形转换时间 | 50 MHz 时钟频率（外部触发，不更改时钟） | 5 μs（测量值） |
| 样本分辨率 | 等同于数模转换器 | 16 位 |
| ACLR | WCDMA 3GPP FDD，TM 1-64 | > 68 dB； 71 dB（典型值） |
| EVM | IEEE 802.11ac，160 MHz，MCS 9 | 0.4 %（典型值） |
| RS?WinIQSIM2?TM 支持的标准 | 带附加选件 | 含 EUTRA/LTE、LTE Advanced、3GPP FDD HSPA/HSPA+, GSM/EDGE/EDGE Evolution,TD-SCDMA,CDMA2000?/1xEV-DO,TETRA, IEEE802.11a/b/g/n/p/ac, IEEE802.16,Bluetooth?, NFC,DVB-H/DVB-T,DAB/T-DMB, GPS,Galileo,Glonass,BeiDou |
| 远程控制 |
|
PCIe（单通道）、以太网 (TCP/IP) 10/100/1000BaseT、USB 2.0 |
| 通用数据 | ||
| 功耗 |
|
65 W（测量值） |
| 尺寸 | W × H × D，每个装置 |
250 mm × 52.5 mm × 401 mm (9.84 in × 2.07 in × 15.79 in) 1 HU，? 19“ 机架宽度 |
| 重量 | 装备***，每个装置 | 4.0 kg (8.82 lb) |
| 建议校准间隔 | 在***环境条件完全范围内运行 40 小时/周 | 3 年 |
