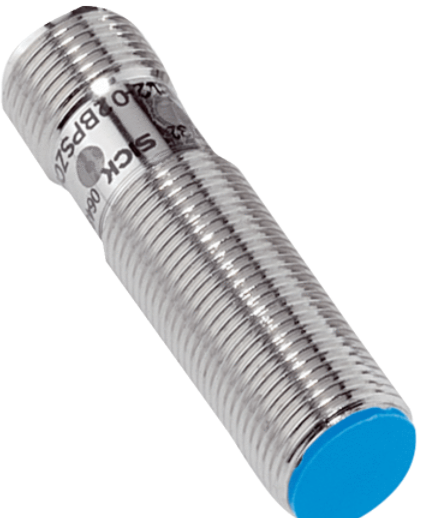

使用方式德国SICK施克电感式接近传感器
IME12-04BPSZC0S
产品特点
设计构造 公制设计
外壳形状 短形
螺纹尺寸 M12 x 1
直径 Ø 12 mm
触发感应距离 Sn 4 mm
安全接通距离 Sa 3.24 mm
安装在金属 齐平
开关频率 2,000 Hz
连接类型 插头，M12，4 针
开关量输出 PNP
输出功能 常开接点
电气规格 DC 3 线
外壳防护等级 IP67 1)
特征 更大的工作温度范围, 增加持续电流
供货范围 紧固螺母，黄铜，镀镍 (2 x)
1) 根据 EN 60529.
机械/电子参数
供电电压 10 V DC ... 30 V DC
残余纹波 ≤ 10 %
电压下降 ≤ 2 V 1)
（接近传感器）通电后开始工作前的延时 ≤ 100 ms
滞后 5 % ... 15 %
再现性 ≤ 2 % 2) 3)
温度漂移 (Sr) ± 10 %
电磁兼容性 根据 EN 60947-5-2
持续性电流 Ia ≤ 400 mA
空载电流 ≤ 10 mA
短路保险 ✔
极性反接保护 ✔
通电脉冲保护 ✔
抗冲击与抗振性 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
运行环境温度 –40 °C ... +60 °C
外壳材料 黄铜, 镀镍
材料，感应面 塑料, PA 66
壳体长度 46 mm
可用的螺纹长度 29 mm
*拧紧力矩 ≤ 12 Nm
UL 文件编号 NRKH.E181493
1) 在 Ia max 时.
2) Ub 和 Ta 稳定.
3) 从 Sr.
安全技术参数
MTTFD 1,735 年
DCavg 0 %
折减系数
提示 这些数据仅作为参考，可能有偏差
钢铁 St37 （Fe） 1
不锈钢 （V2A） 大约 0.8
铝 （Al） 大约 0.45
铜（Cu） 大约 0.4
黄铜 (Ms) 大约 0.4
施克电感式传感器型号表
结构简单，传感器无活动电触点，因此工作可靠寿命长。
灵敏度和分辨力高，能测出0.01微米的位移变化。传感器的输出信号强，电压灵敏度一般每毫米的位移可达数百毫伏的输出。
线性度和重复性都比较好，在一定位移范围（几十微米至数毫米）内，传感器非线性误差可达0.05%~0.1%。同时，这种传感器能实现信息的远距离传输、记录、显示和控制，它在工业自动控制系统中广泛被采用。但不足的是，它有频率响应较低，不宜快速动态测控等缺点。
sick电感式接近传感器%德国SICK传感器
sick电感式接近传感器电感式接近传感器由LC振荡电路、信号识别器及交换振荡电路的线圈产生高频的电磁交换场，并发射到传感器的感应面上。当金属物体(交换触发器)接近感应面，就会产生涡电流，所导致的损耗从振荡电路中获取能量并减少振荡。LC振荡电路后面的信号识别器将这个信息转换成一个清晰的信号。 交换频率高和电流持续是施克的许多电感式传感器的特点， 这些产品可用于直流两线导体，直流三线导体，直流四线导体，交流/直流两线导体，交流两线导体及基于EN 50 227的NAMUR传感器。
