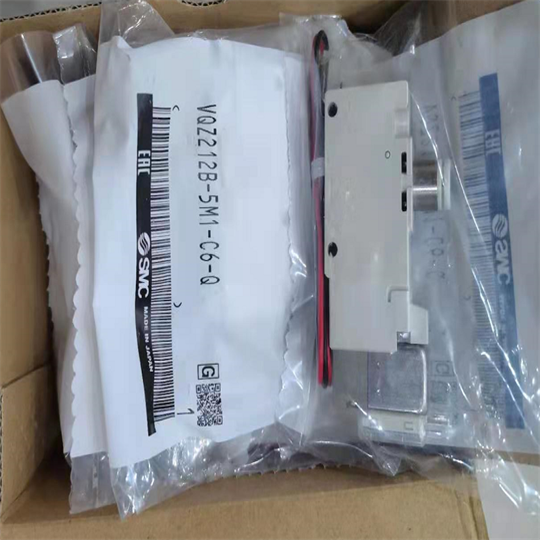

SMC五通电磁阀VQZ3120-5YZ1-C10
技术参数
VQZ1000·2000·3000 系列 5通先导式电磁阀 直接配管型 插头引线组件 单体
集装式阀的3通阀和5通阀可组合安装
可安装在铝阀体集装式或DIN导轨上
集装式型号: VV5QZ12，VV5QZ15，VV5QZ22，VV5QZ25，VV5QZ32，VV5QZ35
字段描述 字段取值 取值描述
系列 3 VQZ3000 阀宽18mm
机能 1 2位单电控
密封方式 0 间隙密封
规格 - 标准型
线圈电压 5 DC24V
导线引出方式 YZ DIN型插座式
手动操作方法 - 非锁定推压式(要工具型)
对应IP65 - 不对应
接管口径 C10 Φ10用快换接头
螺纹的种类 - Rc
托架 - 无托架
订制规格 - 标准
阀体形式 插头引线式
配管种类 直接配管型
LED及过电压保护回路 带指示灯·带过电压保护回路(+COM)
线圈规格 标准
背压防止阀 无背压防止阀
高使用压力 0.7 MPa
低使用压力 0.1 MPa
大动作频率 20 Hz
响应时间 21 ms
消耗功率 0.4 W
环境温度及使用流体温度 -10～50℃
C值(P→A/B) 直接配管型 2.4 dm³/(s·bar)
b值(P→A/B) 直接配管型 0.23
Cv值(P→A/B) 直接配管型 0.56
C值(A/B→E) 直接配管型 2.4 dm³/(s·bar)
b值(A/B→E) 直接配管型 0.19
Cv值(A/B→E) 直接配管型 0.54
