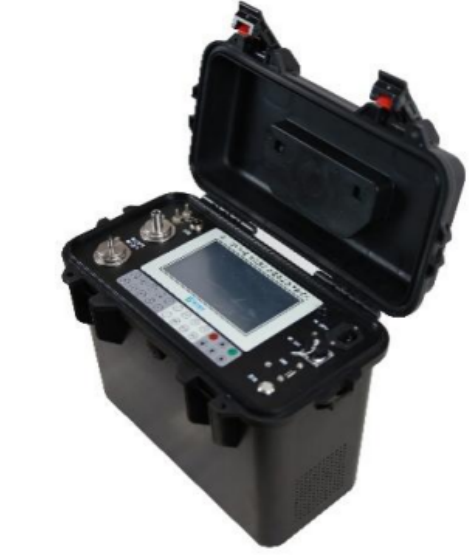

自动烟尘烟气测试仪（以下简称测试仪）是我司根据环境检测特点，广泛征集*和用户意见，减轻其劳动强度而研制开发的新一代烟尘烟气测试仪。本仪器应用皮托管平行等速采样法采集固定污染源排气中的颗粒物，用过滤称重法测定烟尘质量，应用定电位电解性定量测定烟气成份。保证了仪器的可靠性，提高了系统的稳定性、增强了控制的准确性，可应用于各种锅炉、烟道、工业炉窑等固定污染源颗粒物的排放浓度、折算浓度、排放量的测定及设备除尘脱硫效率的测定；自动测量烟气动压、烟气静压、流速、流量计前压力、流量计前温度、烟气温度、含湿量、O2、SO2、CO、NO、NO2、H2S、CO2浓度等参数。
自动烟尘烟气测试仪固定污染源颗粒物
产品广泛应用于环保、检测公司、工况企业（电厂、钢铁厂、水泥厂、糖厂、造纸厂、冶炼厂、陶瓷厂、锅炉炉窑、以及铝业、镁业、锌业、钛业、硅业、药业，包括化肥、化工、橡胶以及材料厂等）、卫生、劳动、安监、军事、科研、教育等领域。
GB/T 16157-1996 固定污染源排气中颗粒物与气态污染物采样方法
HJ/T 48-1999 烟尘采样器技术条件
HJ/T 397-2007 固定源废气监测技术规范
HJ 57-2017 固定污染源废气 二氧化硫的测定 定电位电解法
HJ 836-2017 固定污染源废气 低浓度颗粒物的测定 重量法
JJG 680-2007 烟尘采样器技术条件
JJG 695-2003 硫化氢气体检测仪规程
JJG 968-2002 烟气测试仪规程
自动烟尘烟气测试仪固定污染源颗粒物
4.1 测试仪可完成固定污染源废气中浓度低于20 mg/m3的颗粒物测定；
4.2 具有CO对SO2自动修正功能，满足标准 HJ57-2017的要求；
4.3 工业高速嵌入式工控机核心，人性化的人机交互；
4.4 电子流量计控制，实时监测计温、计压，自动调节流量；
4.5 微电脑控制等速跟踪采样，专有调节方式，响应时间快；
4.6 具有防倒吸功能，可防止采样结束后滤筒中采集的烟尘被倒吸出来；
4.7 实时记录设备工作状态数据，具有采样过程停电记忆功能；
4.8 针对温度变化引起的流量误差做了温度补偿，保证测量的准确度；
4.9 精密采样泵，耐腐蚀，流量可达80 L/min，连续运转免维护，适应各种工况，具有过载保护功能；
4.10 支持中文全拼输入，自动记忆烟道工况配置信息，便于后期调取使用；
4.11 配置高速低噪声微型热敏打印机，轻松掌握实时数据。
测试仪烟尘部分技术指标如表1所示。
表1 测试仪烟尘部分技术指标
主要参数 | 参数范围 | 分辨率 | 准确度 |
采样流量 | (20～100) L/min | 0.1 L/min | 不过±2.5% |
烟气动压 | (0～4000) Pa | 1 Pa | 不过±2% |
烟气静压 | (-35～35) KPa | 0.01 KPa | 不过±2.5% |
流量计前压力 | (-100～100) KPa | 0.01 KPa | 不过±2.5% |
流量计前温度 | (-55～125) ℃ | 0.1 ℃ | 不过±2 ℃ |
烟气温度 | (0～400) ℃ | 0.1 ℃ | 不过±2.5 ℃ |
流 速 | (5～45) m/s | 0.1 m/s | 不过±5 % |
干、湿球温度 | (0～125) ℃ | 0.1 ℃ | 不过±1.5 % |
大气压 | (60～120) KPa | 0.1 KPa | 不过±0.5kPa |
*采样体积 | 999999.9 L | 0.1 L | 不过±2.5 % |
等速跟踪响应时间 | 不过20 s | ||
采样泵负载能力 | ≥60 L/min(阻力为20 KPa时) | ||
数据存储能力 | ＞100000 组 | ||
工作电源 | AC(220±22) V, 50Hz 或 DC24V | ||
外型尺寸 （长×宽×高） | 420 mm×240 mm×320 mm | ||
仪器噪音 | ＜80 dB(A) | ||
主机重量 | 约13 Kg | ||
功 耗 | ＜180 W | ||
测试仪烟气部分技术指标如表2所示。
表2 测试仪烟气部分技术指标
主要参数 | 参数范围 | 分辨率 | 准确度 | |
烟气采样流量 | 不小于1.0 L/min |
示值误差：不过±5 ％ 重复性：≤ 2％ 响应时间：≤90s 稳定性：1h内示值变化不大于5％ 使用寿命：空气中约2年(CO2除外) | ||
烟 气 浓 度
| O2 | (0～25) % | 0.1 % | |
SO2高 | (0～5700) mg/m3 | 1 mg/m3 | ||
SO2低选配 | (0～286) mg/m3 | 1 mg/m3 | ||
NO | (0～1300) mg/m3 | 1 mg/m3 | ||
NO2 | (0～200) mg/m3 | 1 mg/m3 | ||
CO | (0～5000)mg/m3 | 1 mg/m3 | ||
H2S选配 | (0～300)mg/m3 | 1 mg/m3 | ||
CO2选配 | (0～20)% | 0.01 % | ||
序号 | 名称 | 数量 | 单位 | 备注 |
1 | 主机 | 1 | 台 | |
2 | 多功能取样管 | 1 | 支 | |
3 | 普通烟气取样管 | 1 | 支 | |
4 | 含湿量取样管 | 1 | 支 | |
5 | 附件箱 | 1 | 个 | |
6 | 蓝牙打印机 | 1 | 台 | |
7 | U盘 | 1 | 个 | |
8 | 电源线 | 1 | 根 | |
9 | 烟温信号线 | 1 | 根 | |
10 | 静电接地线 | 1 | 根 | |
11 | 气水分离器 | 1 | 个 | |
12 | 橙、蓝橡胶管 | 2 | 根 | |
13 | 橙色橡胶管 | 1 | 根 | |
14 | 橙色橡胶管 | 1 | 根 | |
15 | 橙色橡胶管 | 1 | 根 | |
16 | 转接头 | 1 | 个 | |
17 | 单向阀 | 1 | 个 | |
18 | 聚四氟乙烯管+两头接硅胶管 | 1 | 根 | |
19 | 便签纸 | 1 | 套 | |
20 | 黑色中性笔 | 1 | 支 | |
21 | 背带 | 1 | 根 | |
22 | 打印纸 | 10 | 卷 | |
23 | 说明书 | 1 | 份 | |
24 | 合格证 | 1 | 份 | |
25 | 保修卡 | 1 | 份 | |
26 | 装箱单 | 1 | 份 | |
27 | 一氧化碳干扰试验报告 | 1 | 份 |
