技术数据FESTO电磁阀MHE4-M1H-3/2G-1/4
产品简介：
德国费斯托FESTO电磁阀MHE4-M1H-3/2G-1/4
订货号：525186
技术参数
阀功能
两位三通，常闭，单稳态
驱动方式
电控
宽度
18 mm
标准标称流量
400 l/min
工作气口
G1/4
工作电压
24V DC
工作压力
-0.09 MPa ... 0.8 MPa

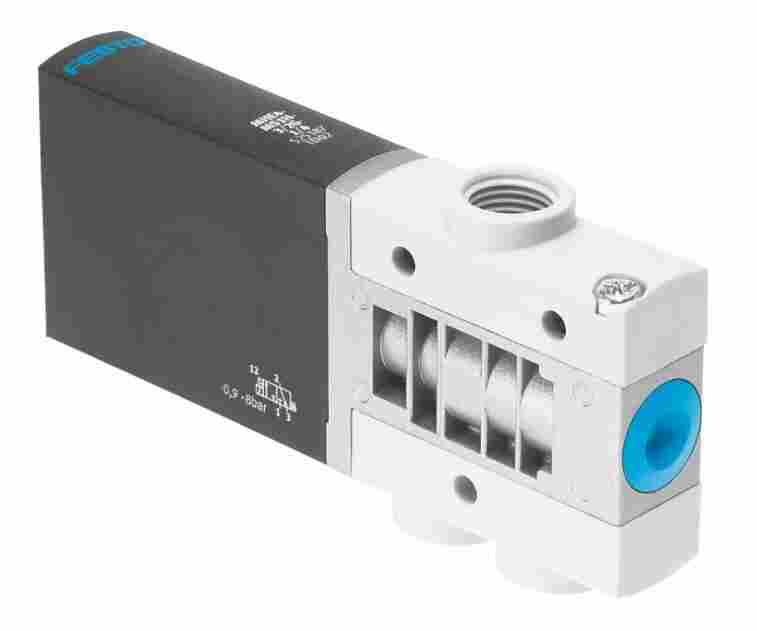

产品图片：
工作压力
-0.9 bar ... 8 bar
结构特点
压力释放提动阀
复位类型
弹簧复位
防护等级
IP65
公称通径
4 mm
网格尺寸
24 mm
宽度尺寸注意事项
阀之间的小距离为 6 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
按钮式
先导类型
直接
流向
有限可逆
符号
00991308
搭接
重叠
工作压力，可逆
-0.09 MPa ... 0.1 MPa
工作压力，可逆
-0.9 bar ... 1 bar
工作压力，可逆
-13.05 psi ... 14.5 psi
大开关频率
120 Hz
关闭时间
5 ms
G1/4
气接口，气口 3
G1/4
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
涂层压铸锌
螺钉材料
镀锌钢
打开时间
10.5 ms
持续通电率
*
线圈的特性参数
24 V DC: 5.6 W
允许的电压波动
+/- 10 %
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
-5 °C ... 60 °C
环境温度
-5 °C ... 60 °C
产品重量
270 g
电气接口
2 针
插头
安装方式
带通孔
气接口，气口 1
G1/4
气接口，气口 2
