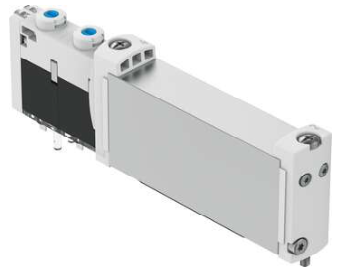

德国FESTO费斯托电磁阀VUVG-B14-B52-ZT-F-1T1L
电磁阀，插拔式 VUVG
紧凑型通用电磁阀，带有中央电源和公共端。
板接式阀门，半管式阀
用于阀岛 VTUG plug-in
电磁阀
VUVG-B14-B52-ZT-F-1T1L
573484
GTIN: 4
阀功能 两位五通双电控
驱动方式 电控
阀尺寸 14 mm
标准标称流量 510 l/min
工作气口 法兰
工作电压 24V DC
工作压力 -0.09 MPa ... 1 MPa
工作压力 -0.9 bar ... 10 bar
结构特点 活塞闸阀
防护等级 IP65
IP67
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
先导气源 外部
流向 可逆
符号 00991125
搭接 正重叠
信号状态显示器 LED
先导压力 Mpa 0.15 MPa ... 0.8 MPa
先导压力 1.5 bar ... 8 bar
大开关频率 3 Hz
逆转开关时间 9 ms
持续通电率 *
0 信号的大正向测试脉冲 1600 µs
信号为 1 的大负向测试脉冲 3000 µs
线圈的特性参数 22 V DC: 1.0 W
允许的电压波动 +/- 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
介质温度 -5 °C ... 60 °C
先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度 -5 °C ... 60 °C
产品重量 98 g
电气接口 通过底座
安装方式 在气路板上
密封件材料 HNBR
NBR
外壳材料 精制铝合金
德国FESTO费斯托电磁阀VUVG-B14-B52-ZT-F-1T1L
