SICK施克拉线编码器BCG08-N1BM0399
类型:
BCG08-N1BM0399
订货号:
1061028
供货范围包括： AFM60A-S1NB018x12 (1), MRA-G080-103D3 (1)
提示： 产品在组装后交付。单个组件的更多技术数据
拉线编码器
性能
测量范围 0 m ... 3 m
编码器 *值型编码器
分辨率（拉线盒 + 编码器） 0.001 mm 1) 2)
重复精度 ≤ 0.2 mm 3)
线性度 ≤ ± 2 mm 3)
滞后 ≤ 0.4 mm 3)
1) 所示值已取整.
2) 以 BCG08 PROFINET 为例计算: 230 mm（每圈拉线长度——见机械参数）：262144（每圈步数）= 0.001 mm（拉线 + 编码器的组合分辨率）.
3) 数值与拉线盒相关.
接口
通讯接口 PROFINET
可编程/参数化 ✔
电气参数
连接类型
插头, 1x, M12, 4 针, 轴向
插座, 2x, M12, 4 针, 轴向
供电电压 10 V DC ... 30 V DC
功耗 ≤ 3 W (无负荷)
MTTFd：危险故障间隔时间 80 年 (EN ISO 13849-1) 1)
1) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.

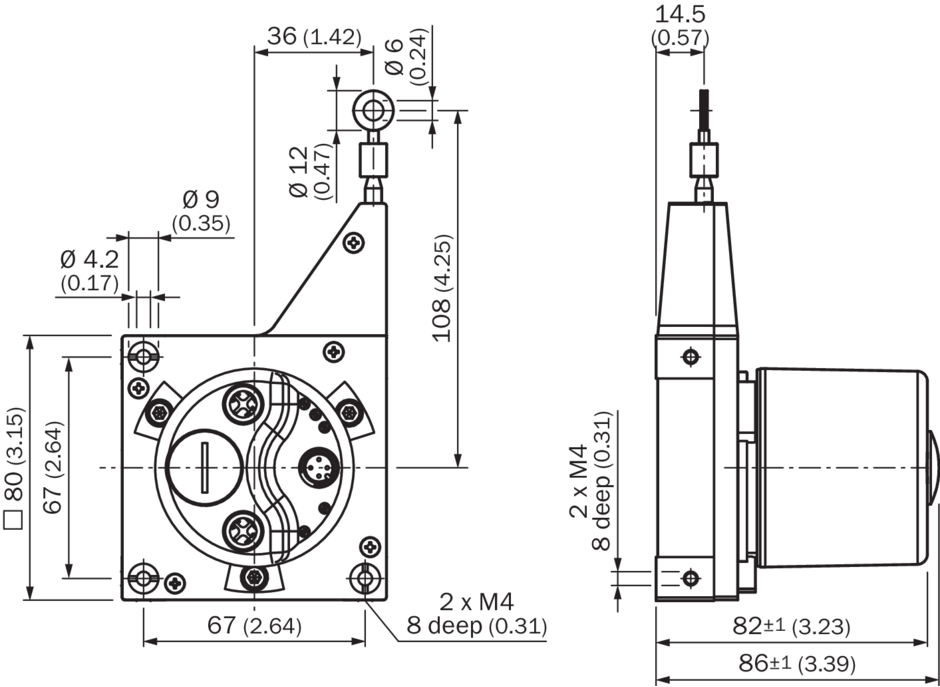

机械参数
重量 0.45 kg
拉线绳材料 高灵活性的 V4A 1.4401 不锈钢拉绳
重量 (拉线绳) 1.2 g/m
拉线盒外壳材料 塑料，改性聚苯醚
弹簧回弹力 3.3 N ... 4.4 N 1)
拉线绳每圈长度 230 mm
拉线盒使用寿命 Typ. 1,000,000 循环 2) 3)
拉线绳实际长度 3.2 m
拉线绳加速度 10 m/s²
调节速度 6 m/s
集成编码器 AFM60 PROFINET, AFM60A-S1NB018x12, 1059040
集成拉线盒 MRA-G080-103D3, 5322778
1) 该值在环境温度为 25 °C 时测得。温度变化时，该值或有偏差。.
2) 平均值取决于负载形式.
3) 使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度.
环境参数
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3 1)
外壳防护等级 IP50
运行温度范围 –30 °C ... +70 °C
