德鲁克0-1mpa量程范围压力传感器
UWIK-5000,
PTX5072-TC-A1-CA-HO-PA
压力传感器：
压力传感器(Druck压力传感器)工作原理也是基于压阻效应，利用压阻效应原理，被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，利用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
性能参数
UNIK5000传感器对压力变化的反应速度有多快?
频率响应
传感器的响应分为3个部分。.
压力从测量介质传递至传感器膜片:
当压力为1 bar左 右时，从标准G1/4外螺纹压力接口传至传感器膜片，频率响应从500Hz增加至1kHz。特别是在低气压时，.
介质流进和流出传感器的路径很清晰，到目前为止，此路径对压力传感器响应时间的影响总线重要。
硅片对压力变化的响应时间:
响应时间随压力而变化。压力增加时，响应时间越来越快，从1 bar时 大约1 kHz增 加至60 bar时50kHz。
电子组件对输入变化的响应时间:.
通常UNIK5000的电子组件对输入变化作出5kHz响应;当压力低于350mbar、输出电压为10V时,频率响应降至2kHz。

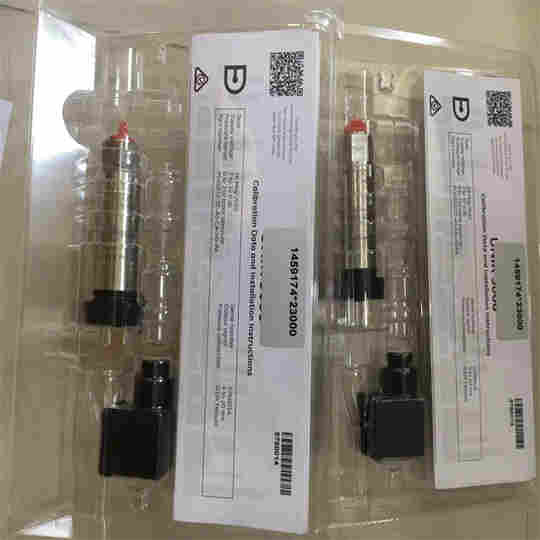

实物图
压电式压力传感器：
压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。
压阻式压力传感器
电阻应变片是压阻式(Druck压力传感器)应变传感器的主要组成部分。金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。
PTX7517压力变送器
精 度： DRUCK压力变送器*为±0.2% FS，一般为±0.1% FS（非线性、滞后及重复性综合误差）
量 程: 0～7kPa 至 0～70MPa 之间任意量程表压或绝压，可测量复合压力（量程迁移）:如-100kPa～0，-10kPa～5kPa，10kPa～25kPa
本安选项:符合ATEX 1254 , Eex ia IIC T4 标准
零点和满量程：用户可通过内置的电位器进行5%调整
温度影响：一般0.012%FS/℃，*0.017%FS/℃，-10～+50℃ 温度补偿范围；
一般0.015%FS/℃，*0.02%FS/℃，-20～+80℃ 温度补偿范围
冲击和震动指标：1000G，0.5ms，正弦MIL-STD-202F（方式213B，条件A）
绝缘电阻：>10MΩ 500Vdc激励下；本质安全型 <5mA 500Vac
压力响应：1kHz
输 出： 4～20mA（两线）
工作温度:-40～+100℃
压力接口:G1/4内螺纹 （可选配各种转接头,如M20×1.5外螺纹等）
电路接口:DIN插座（PTX7517）, IP65整体电缆（PTX7511）, IP67整体电缆（PTX7533）,
6针插座（PTX7516）,M20管螺纹（PTX7535）
德鲁克0-1mpa量程范围压力传感器
