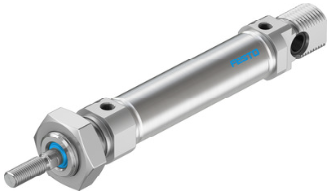

德国FESTO费斯托单向气缸DSNU-16-30-PPV-A
ISO 标准气缸
DSNU-16-30-PPV-A
1908269
GTIN: 4
派生型种类繁多，满足个性化应用
运行功率高且使用寿命长
自调节气动终端位置缓冲，可以节省调试时间，并可以自适应负载和速度变化进行优调节
行程 30 mm
活塞直径 16 mm
活塞杆螺纹 M6
缓冲 气动缓冲，两端可调
安装位置 可选
ISO 6432
活塞杆端部 外螺纹
结构特点 缸径
活塞杆
缸筒
位置检测 通过接近开关
符号 00991235
派生型 一端活塞杆
工作压力 0.1 MPa ... 1 MPa
工作压力 1 bar ... 10 bar
工作模式 双作用
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
洁净室等级 6 级，符合 ISO 14644-1
环境温度 -20 °C ... 80 °C
端位的冲击能量 0.15 J
缓冲长度 12 mm
6 bar 时的理论力值，返回行程 103.7 N
6 bar 时的理论力值，前进行程 120.6 N
0 mm 行程的移动质量 23 g
每 10 mm 行程的额外移动质量 2 g
0 mm 行程的基本重量 89.9 g
每 10 m 行程的附加重量 4.6 g
安装方式 带附件
气动接口 M5
盖子材料 精制铝合金
无色阳极氧化
密封件材料 NBR
TPE-U(PU)
活塞杆材料 高合金不锈钢
缸筒材料 高合金不锈钢
