使用寿命长DSNU-20-50-P-A费斯托气缸
气缸种类:
①单作用气缸:仅一端有活塞杆，从活塞- -侧供气聚能产生气压，气压推动活塞产生推力伸
出，靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞，只在-一个方向输出力，用弹簧复位。它的密封性能好，但
行程短。
④冲击气缸:这是一种*元件。它把压缩气体的压力能转换为活塞高速(10~20米/秒)
运动的动能，借以做功。
⑤无杆气缸:没有活塞杆的气缸的称。有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运
动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
费斯托双作用气缸用途:常用于固定夹具和搬运中固定工件等。
费斯托双作用气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。FESTO气缸
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处
向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横
向负载，减小活塞杆伸出时的下弯量，延长缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过
去常用可锻铸铁，现在为减轻重量并防锈，常使用铝台金压铸，微型缸有使用黄铜材料的。

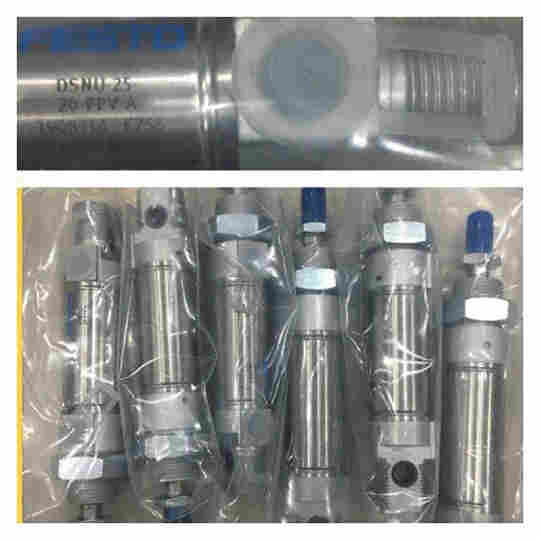

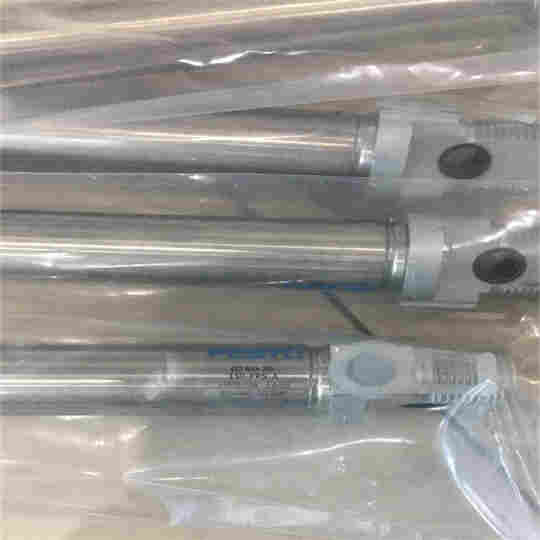

FESTO气缸
产品简介
行程
50 mm
活塞直径
20 mm
活塞杆螺纹
M8
缓冲
两端带弹性缓冲环/垫
安装位置
可选
符合标准
CETOP RP 52 P
ISO 6432
活塞杆端部
外螺纹
结构特点
缸径
活塞杆
缸筒
位置检测
通过接近开关
符号
00991217
派生型
一端活塞杆
工作压力
0.1 MPa ... 1 MPa
工作压力
1 bar ... 10 bar
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
洁净室等级
6 级，符合 ISO 14644-1
环境温度
-20 °C ... 80 °C
端位的冲击能量
0.2 J
6 bar 时的理论力值，返回行程
158.3 N
6 bar 时的理论力值，前进行程
188.5 N
0 mm 行程的移动质量
44 g
每 10 mm 行程的额外移动质量
4 g
0 mm 行程的基本重量
186.8 g
每 10 m 行程的附加重量
7.2 g
安装方式
带附件
气动接口
G1/8
材料说明
RoHS 合规
盖子材料
精制铝合金
无色阳极氧化
密封件材料
NBR
TPE-U(PU)
活塞杆材料
高合金不锈钢
缸筒材料
高合金不锈钢
