SMC气缸CDJ2F16-45Z-M9B-A
CDJ2F16-45Z-M9B
配管口径M5X0.8
形式气压式
动作方式单杆双作用
缓冲形式垫缓冲
通口螺纹的种类M
杆端形状杆端外螺纹
杆端螺纹的种类M
杆端螺纹尺寸M5X0.8
*低使用压力0.06 MPa
*使用压力0.7 MPa
保证耐压力1 MPa
环境温度-10℃～60℃
给油不给油式
使用活塞速度50～750 mm/s
杆侧缸盖材质铝合金
无杆侧缸盖材质铝合金
缸筒材质不锈钢
活塞杆材质不锈钢
活塞材质铝合金
CJ2-Z 系列 气缸/标准型:单杆双作用
追加安装件：两侧脚座、无杆侧法兰
磁性开关可操作性提高，易于调整位置
磁性开关可选择导轨安装型
设定了杆端安装件、摆动底座安装件的型号(省去了分别订购气缸和支件的时间)
带磁性开关 (CDJ2-Z系列: CDJ2，CDJ2W，CDJ2K，CDJ2Z，CDJ2ZW，CDJ2RA，CDJ2RK)

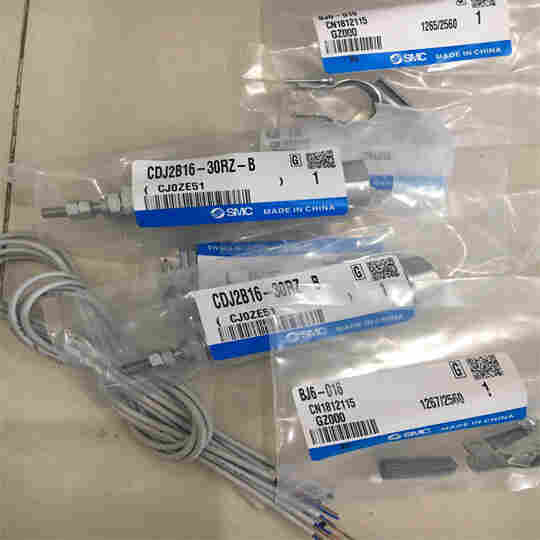

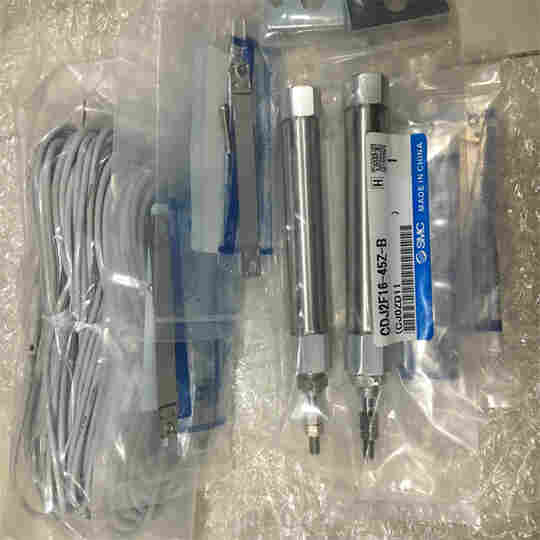

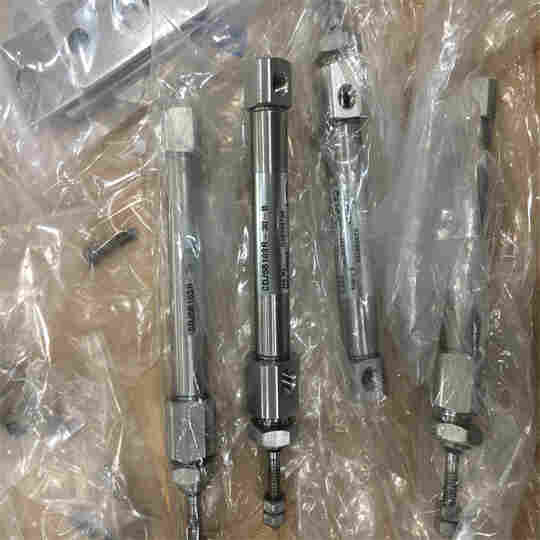

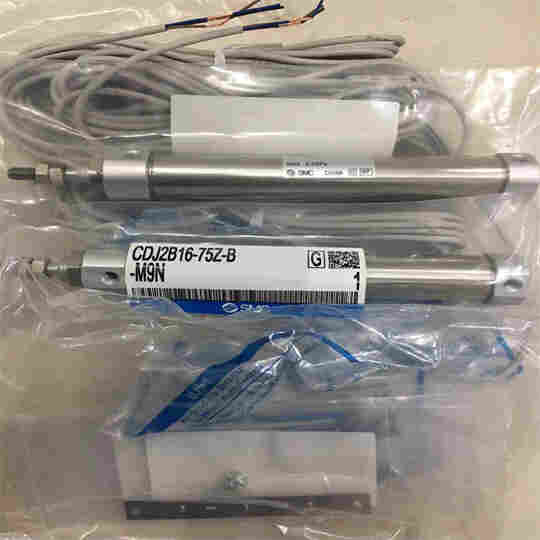

SMC气缸的实物图
内置磁环D内置磁环
安装形式F杆侧法兰型
缸径16缸径 16mm
气缸行程45气缸行程 45mm
双行程标记-无双行程标记
气缸行程2-无气缸行程2
气缸追记号-橡胶缓冲
无杆侧缸盖的通口位置-径向90°
摆动底座-无
杆端安装件-无
磁性开关型号M9B无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)
磁性开关个数-2个 或 无
磁性开关安装方式A导轨安装型
订制规格-标准
SMC气缸CDJ2F16-45Z-M9B-A
