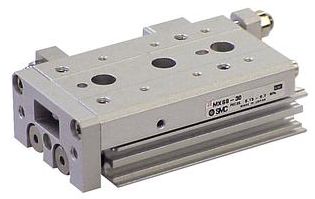

日本气动滑台MXS6-20AS SMC
型号 MXS6-20AS
MXS 系列 气动滑台
和操作台紧密结合
适用于精密组装的气动滑台
高刚性、高精度
由于采用十字滚柱导轨，可实现无松动的平稳运动
小型、轻量
采用双联,输出是以前气缸的2倍
缸径 6 缸径 6mm
通口螺纹的种类 - M螺纹(Φ6~Φ16),Rc(Φ20~Φ25)
气缸行程 20 气缸行程 20mm
调整器可选品种 AS 前端带橡胶限位器
功能可选项 - 标准
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
形式 气压式
内置磁环 无 / 内置磁环
安装方式 基本型
配管口径 M3X0.5
使用流体 空气
作动方式 双作用
低使用压力 0.15 MPa
高使用压力 0.7 MPa
环境温度 -10℃～60℃
使用活塞速度 50～500 mm/s
给油 不给油式
行程长度允许差 0～+1 mm
0.2MPa理论推力OUT 11 N
0.3MPa理论推力OUT 17 N
0.4MPa理论推力OUT 23 N
0.5MPa理论推力OUT 29 N
0.6MPa理论推力OUT 34 N
0.7MPa理论推力OUT 40 N
0.2MPa理论推力IN 8 N
0.3MPa理论推力IN 13 N
0.4MPa理论推力IN 17 N
0.5MPa理论推力IN 21 N
0.6MPa理论推力IN 25 N
0.7MPa理论推力IN 29 N
