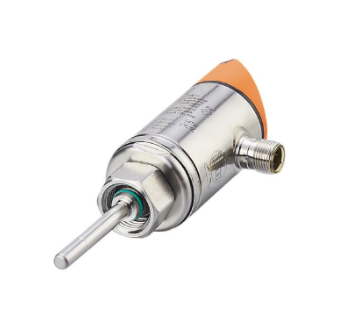

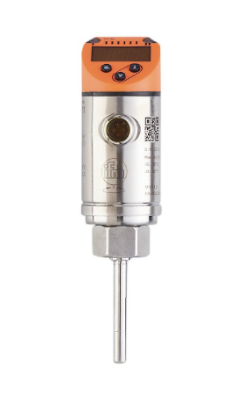

TN2511易福门温度传感器
带显示器的温度传感器
TN2511
TN-045KCBD18-MFPKG/US/
极大的温度评估范围
可编程的开关输出，配有 IO-Link 和可调整的模拟输出
友好直观的 3 按钮控制
红/绿显示，用于明确标识可接受的范围
用于开关状态指示的清晰可见 LED
产品特征
输入和输出数
数字输出数量: 1; 模拟输出数量: 1
测量范围
-50...150 °C
-58...302 °F
系统接口
螺纹连接 M18 x 1,5 内螺纹
面板安装长度 EL [mm]
45
应用
特殊的性能
镀金触点
测量元件
1 x Pt 1000; (根据DIN EN 60751标准, A级)
介质
液体和气体介质
抗压强度 [bar]
300
*小的插入深度 [mm]
12
电气数据
工作电压 [V]
18...32 DC; (符合cULus - Class 2标准)
电流损耗 [mA]
< 50
防护等级
III
反相保护
有
开机延迟时间 [s]
1
Watchdog集成看门狗电路
有
的输入/输出
输入和输出数
数字输出数量: 1; 模拟输出数量: 1
输出
输出数量
2
输出信号
开关信号; 模拟信号; IO-Link; (可配置)
电气设计
PNP/NPN
数字输出数量
1
输出功能
常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V]
2.5
开关量输出DC的持续电流负载 [mA]
250
模拟输出数量
1
模拟电流输出 [mA]
4...20
负载*值 [Ω]
500
模拟电压输出 [V]
0...10
负载电阻*小值 [Ω]
2000
短路保护
有
短路保护类型
脉冲
过载保护
有
测量/设定范围
探杆长度L [mm]
45
测量范围
-50...150 °C
-58...302 °F
出厂设定
-40...150 °C / -40...302 °F
开关点, SP
-49.8...150 °C
-57.6...302 °F
复原点, rP
-50...149.8 °C
-58...301.6 °F
测量值起点
-50...145 °C
-58...293 °F
测量值终点
-45...150 °C
-49...302 °F
设定步距
0.1 °C
0.1 °F
分辨率
开关量输出分辨率 [K]
0.1
模拟量输出分辨率 [K]
电流输出: MS / 4096; 电压输出: MS / 3561
显示分辨率 [K]
0.1
精度/偏差
开关点精度 [K]
± 0,3 + (± 0,1 % MS)
精密模拟输出 [K]
± 0,3 + (± 0,1 % MS)
显示度 [K]
± 0,3 + (± 0,1 % MS)
温度系数 [测量范围值的百分比 / 10 K]
0,1; (如果出现参考条件偏差25 ± 5 °C)
反应时间
响应时间T05 / T09 [s]
1 / 3; (根据DIN EN 60751标准)
软件/编程
参数设定
迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼; 显示单位
接口
通信接口
IO-Link
传递类型
COM2 (38,4 kBaud)
IO-Link revision
1.1
工作条件
环境温度 [°C]
-25...80
存储温度 [°C]
-40...100
外壳防护等级
IP 67
/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN IEC 68-2-27
50 g (11 ms)
抗震
DIN EN 60068-2-6
20 g (10...2000 Hz)
显示
显示单位
2 x LED, 绿色
开关状态
LED, 黄色
测量值
字母数字显示, 红色/绿色 4位数字
注释
注释
MS = 设定测量范围值
值适用于流动的水。
包装单位
1 件
电气连接
接口
接插件: 1 x M12; 译码: A; 触头: 镀金的
重量 [g]
207
外壳
用于适配器的紧凑型型号
原材料
不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件)
不锈钢(1.4404 / 316L); O形环: FKM 80 Shore A
系统接口
螺纹连接 M18 x 1,5 内螺纹
面板安装长度 EL [mm]
45
