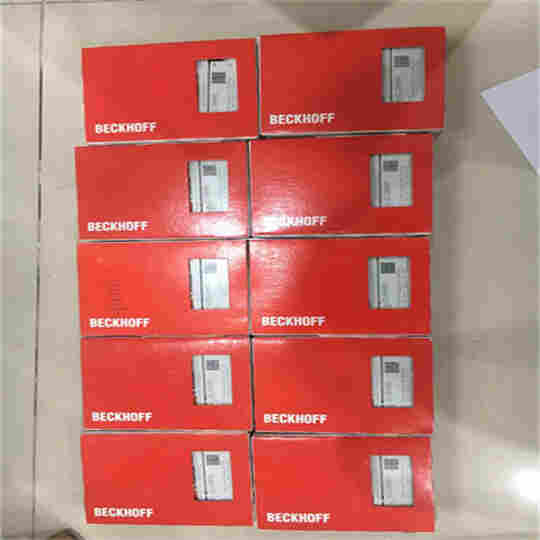

BECKHOFF倍福EL3104端子模块4通道模拟输入
设计形式 带信号led的紧凑型端子外壳 具有可插拔接线层的端子外壳
材料 聚碳酸酯
尺寸(宽x高x深) 12毫米x 100毫米x 68毫米
装置 在35毫米DIN导轨上，符合带锁的EN 60715
通过以下方式并排安装 双槽和键连接
标记 BZxxx系列的标签
接线 实心导体(e)、柔性导体(f)和套圈(a):通过螺丝刀进行弹簧驱动
连接横截面 s*: 0.08…2.5毫米，
st*: 0.08…2.5毫米，
f*: 0.14…1.5毫米 s*: 0.08…1.5毫米，
st*: 0.08…1.5毫米，
f*: 0.14…1.5毫米
连接横截面AWG s*: AWG 28…14，
st*: AWG 28…14，
f*:特设工作组26…16 s*: AWG 28…16，
st*: AWG 28…16，
f*:特设工作组26…16
剥离长度 8…9毫米 9至10毫米
EL3104模拟输入端子处理-10至+10 V范围内的信号。电压被数字化至16位分辨率，并以电气隔离方式传输至更高级别的自动化设备。EL3104的输入通道以太猫端子是差分输入。EtherCAT终端的信号状态由发光二极管指示。
技术数据 EL3104
输入数量 4(差分)
电源 通过电子总线
技术 差分输入
信号类型 差别
信号电压 -10…+10伏
过采样系数 –
输入信号带宽 –
分布式时钟 是
分布式时钟精度 << 1 µs
内电阻 > 200kω
输入滤波器极限频率 5千赫
共模电压U厘米 *值35 V(相对于GND电源触点)
转换时间 大约100秒
解决 16位(包括符号)
测量误差/不确定性 < ±0.3 % (relative to full scale value)
电绝缘 500 V(电子总线/信号电压)
电流消耗功率触点 –
电流消耗电子总线 典型。130毫安
过程图像中的位宽 输入:16字节
配置 没有地址或配置设置
特殊特点 标准和紧凑的过程图像、可切换的测量数据表示、可激活的FIR/IIR滤波器、限值监控
重量 近似的65克
操作/储存温度 -25…+60摄氏度/-40…+85摄氏度
相对湿度 95 %，无冷凝
抗振动/冲击 符合EN 60068-2-6/EN 60068-2-27标准
EMC抗扰度/发射 符合EN 61000-6-2/EN 61000-6-4标准
保护。额定值/安装位置。 IP20/变量
可插拔接线 对于所有ESxxxx终端
