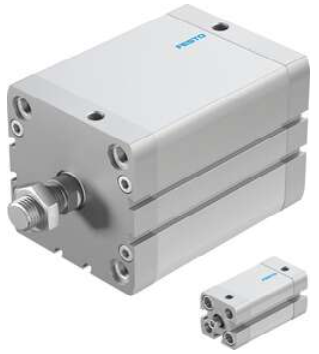

德国FESTO费斯托紧凑型气缸ADN-32-100-I-P-A
紧凑型气缸
ADN-32- -
536267
ADN-32-100-I-P-A
ISO 21287
与符合 ISO 15552 的同类标准气缸相比，占用空间高减少 50%
带内螺纹或外螺纹的活塞杆
行程 1 mm ... 400 mm
活塞直径 32 mm
缓冲 两端带弹性缓冲环/垫
自调节气动终端位置缓冲
安装位置 可选
符合标准 ISO 21287
结构特点 缸径
活塞杆
缸筒型材
位置检测 通过接近开关
不使用以铜、锌或镍为主要成分的金属。例外情况：钢铁所含的镍、
化学镀镍的表面、印刷电路板、电缆、电插头连接器和线圈。
提高运行性能
活塞杆加长外螺纹
活塞杆上的定制螺纹
加长活塞杆
抗扭转
高耐腐蚀等级
防尘
恒定慢速运动
低摩擦
双端活塞杆
两端中空活塞杆
耐高温密封件，高 120 °C
激光蚀刻铭牌
温度范围 -40 - 80 °C
一端活塞杆
工作压力 0.06 MPa ... 1 MPa
工作压力 0.6 bar ... 10 bar
工作模式 双作用
防爆 区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
ATEX 气体类别 II 2G
ATEX 防尘类别 II 2D
气体防爆阻燃类型 Ex h IIC T4 Gb
防尘防爆阻燃类型 Ex h IIIC T120°C Db
防爆环境温度 -20°C <= Ta <= +60°C
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 0 - 无耐腐蚀能力
2 - 中等耐腐蚀能力
3 - 高耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
VDMA24364 区域 III
适用于锂离子电池生产 不使用铜、锌或镍含量过 1% 的金属。例外情况：钢中的镍、化学
镀镍表面、印刷电路板、电缆、电插头连接器和线圈
环境温度 -40 °C ... 120 °C
6 bar 时的理论力值，返回行程 415 N
6 bar 时的理论力值，前进行程 415 N ... 483 N
0 mm 行程的移动质量 60 g
每 10 mm 行程的额外移动质量 9 g
0 mm 行程的基本重量 265 g
每 10 m 行程的附加重量 30 g
安装方式 要么：
带通孔
通过内螺纹安装
带附件
气动接口 G1/8
有环螺钉材料 钢
盖子材料 阳极氧化精制铝合金
活塞杆材料 高合金钢
缸筒材料 光滑阳极氧化精制铝合金
德国FESTO费斯托紧凑型气缸ADN-32-100-I-P-A
