IFM易福门多圈编码器RM9001电气数据
产品简介：
德国IFM易福门带实心轴的多圈编码器RM9001
产品特征：
分辨率
4096 步距; 4096 圈数; 24 Bit
通信接口
CAN
轴监控器
实心轴
轴直径 [mm]
10
应用
功能原理：
旋转类型
多圈
电气数据：
工作电压 [V]
9...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA]
< 100; ((10 V DC) ; ≤ 50 (24 V DC))
防护等级
III

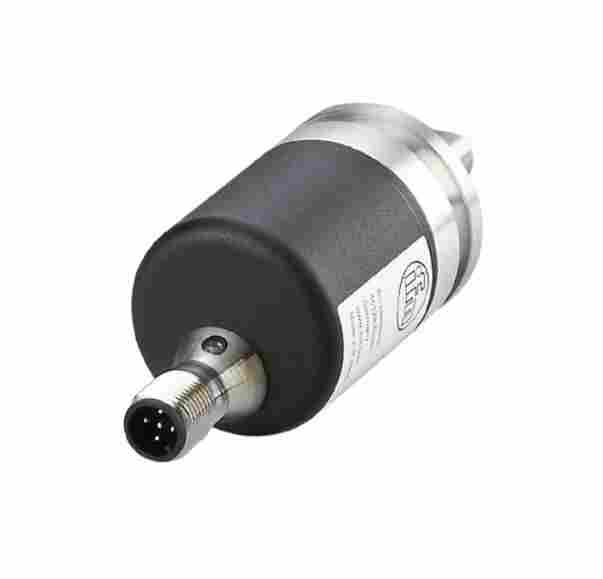

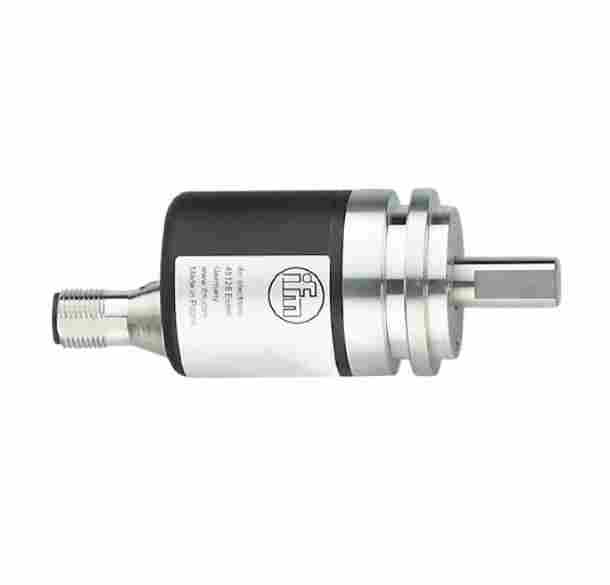

产品图片：
反相保护
有
输出
短路保护
有
代码
二位输出
测量/设定范围
分辨率
4096 步距; 4096 圈数; 24 Bit
精度/偏差
度 [°]
0.08
接口
通信接口
CAN
CAN
协议
CANopen
出厂设置
波特率: 125 kBit/s
节点ID: 32
版本
DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0
工作条件：
环境温度 [°C]
-40...85
外壳防护等级
IP 68; IP 69K
机械技术数据：
重量 [g]
233
尺寸 [mm]
Ø 36.5 / L = 100
原材料
法兰: 铝; 外壳盖: 钢 防刮镀层
机械大值 [U/min]
6000
启动扭矩大值 [Nm]
5
温度扭矩参考 [°C]
20
轴监控器
实心轴
轴直径 [mm]
10
轴材料
钢 (1.4104)
轴向轴负载大值 (轴末端) [N]
180
径向轴负载大值 (轴末端) [N]
180
固定法兰
同步法兰
