AMD150C-01BSMC ADH自动排水器特点
SMC ADH自动排水器不需要电源，不浪费压缩空气，可靠、耐用（因先导阀、膜片组件及小孔口等于冷凝水不接触）、适合污水的排放（排水阀为座阀式结构），适合集中排水，操作、维护容易。大排水量为0.4L/min。
SMC ADH自动排水器工作原理

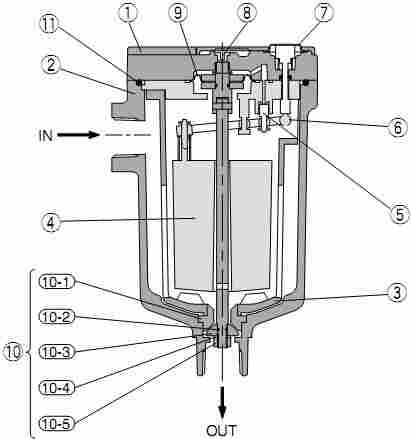

SMC ADH4000自动排水器内部结构如图所示。无冷凝水时，先导阀9靠浮子2的重量及杠杆8的作用而关闭，排水阀组件1在气压力作用下关闭。
当冷凝水升至一定高度，浮子上升，通过杠杆使先导阀开启，则气压进入膜片5的上腔，靠气压力将排水器组件推开，则器身3中的冷凝水便从OUT口被气压力吹出。/br> 排水快完毕时，浮子落下，先导阀再次关闭。膜片上腔的残压则通过小孔口6从两侧的先导排水口泄掉。器体4上的按钮7能进行排水阀的冲洗。件10是冷凝水防护套。
