库号：M406971

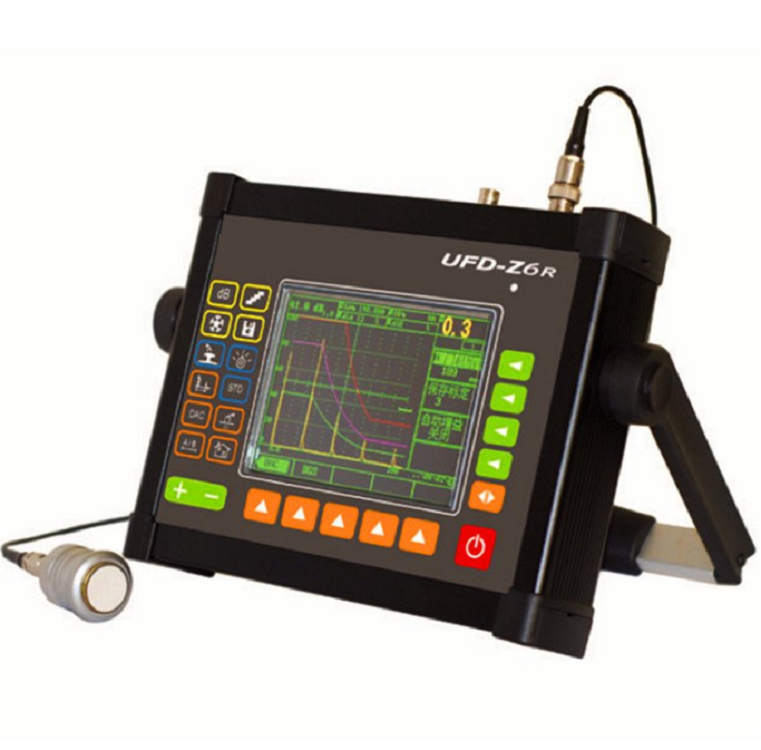

UFD-Z6W是一款专探伤仪，集B扫功能、衍射声时(TOFD)、可调方波激励、窄带滤波器组等为一体。针对压力容器、钢结构等内部缺陷（裂纹、夹杂、气孔等）实现快速、定位、评估。
UFD-Z6W采用LCD工业级宽温TFT彩色液晶和背光，适合各种光线下操作。操作界面人性化设计风格，内置探伤标准，操作简单实用、显示直观明确。自动校准探头数值。三种孔径参考标准。5条DAC曲线符合标准。
性能指标
检测范围
1.0~15000mm
检测分辨率
0.01mm(<100mm) 1mm(>100mm)
声速
500~20000m/s 20个固定声速
显示延迟
-20~3400us 分辨力: 0.1us
探头延迟
0~99us 分辨力: 0.01us
自动校准
通过两个已知参考回波自动校准声速和探头延迟
线性误差
水平 ≤0.1% 垂直 ≤3%
动态范围
≥36dB
灵敏度余量
≥64dB 200mmФ2平底孔
外型尺寸
240×180×50mm
重量
1.9Kg（包括电池组）
工作环境
温度：-20℃~70℃ 湿度：5%～90%
发射脉冲
激励脉冲
方波/负尖脉冲
脉冲宽度
50-2000ns
脉冲幅度
50-500V
发射重复频率
脉冲发射重复频率PRF连续可调
阻尼匹配
50/150/400Ω
接收系统
检测模式
脉冲回波/发射接收/透射
测量方式
峰值/边沿
增益
0~110dB 步距0/0.1/0.2/0.5/1/2/6/12/自定义
检波方式
正/负半波/RF/全波
频率带宽
0.3~1 / 0.5~4 /2~15MHz宽带滤波
1/2.5/5/10/15MHz窄带滤波
显示
LCD
