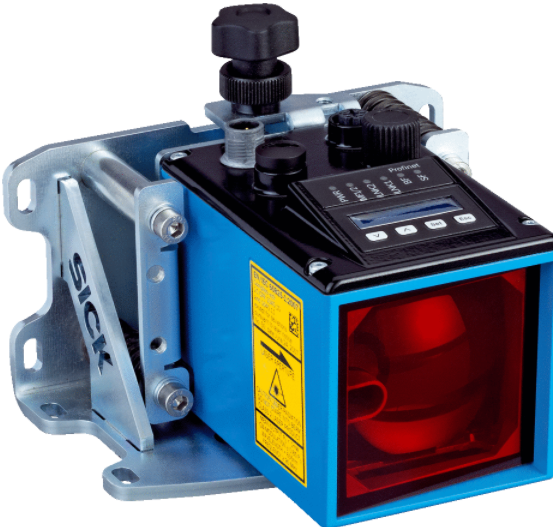

施克SICK远程距离传感器书面报价
机械/电子参数
供电电压 Uv DC 18 V ... 30 V, 极限值
残余纹波 5 Vss 1)
初始化时间 Typ. 1.5 s 2)
外壳材料 金属 (压铸铝)
挡风玻璃的材质 塑料 (PMMA)
连接类型 插头, M12，与 SPEEDCON™ 兼容
显示器 6 位 5 x 7 点矩阵显示屏, LEDs
重量 大约 800 g (带支架：约 1,600 g)
电流消耗 在 24 V DC < 250 mA

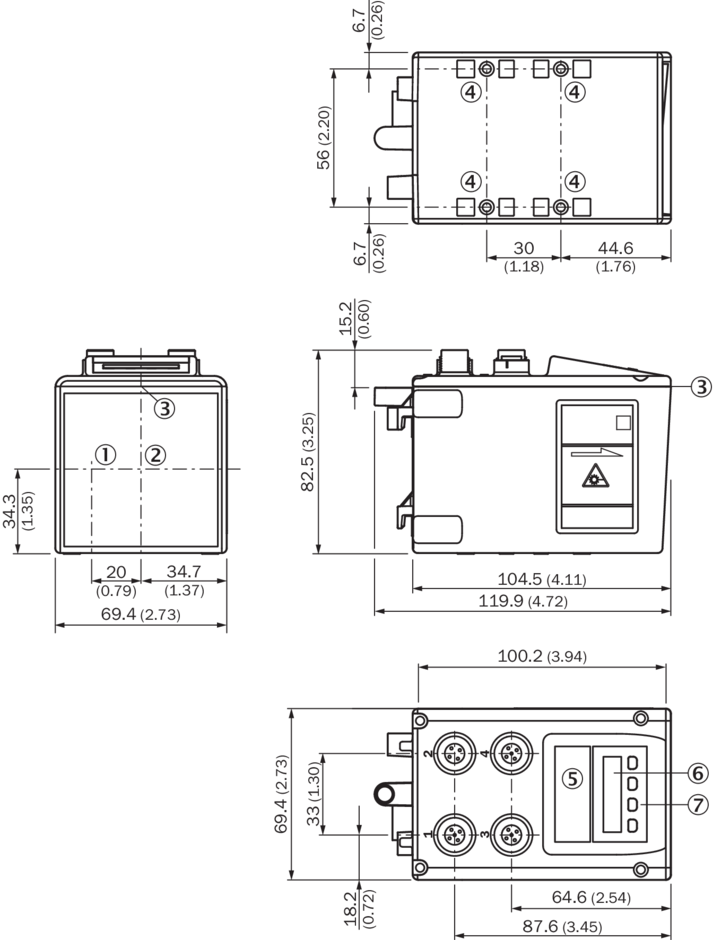

尺寸(宽 x 高 x 深) 69.4 mm x 82.5 mm x 100.2 mm
调制频率 固定
外壳防护等级 IP65
防护等级 III
1) 不得低于或出 UV 公差.
2) 根据反射损失 < 40 ms.
性能
测量范围 0.15 m ... 200 m, 在反光膜“Diamond Grade”上
测量物体 反射器
分辨率 0.1 mm、0.125 mm、1 mm、10 mm、100 mm
重复精度 1 mm 1)
准确度 ± 2.5 mm 2)
响应时间 2 ms
测量周期时间 1 ms
输出时间 1 ms
光源 红色激光 3)
可见红光
激光等级 2, 符合 21 CFR 1040.10 与1040.11，个别误差情况参照“激光公告，编号50”发行日期为 2007 年 6 月 24 日 (IEC 60825-1:2014, EN 60825-1:2014)
典型光点尺寸（距离） 5 mm + (2 mm x 距离，单位： m)
*移动速度 15 m/s
（*）加速度 ≤ 15 m/s²
1) 统计误差 1 σ，环境条件恒定，*短接通时间 10 min.
2) 在测量范围 150 mm ... 180 mm 时，其准确度可达 ± 4 mm.
3) 平均使用寿命：100,000 小时，TU = +25 °C.
接口
PROFINET ✔
数字输出
数量 2 1)
类型 反向脉冲：PNP/NPN
功能 Distance：距离切换输出
Speed：速度输出
Service：激光器老化或低于衰减值下限时发出警告信息（例如脏污，过或低于允许的设备内部温度限值，测量值出现真实性错误，激光器未运行准备就绪，加热装置开启等情况
Laser Off（激光器关闭)
Preset（预设）
*输出电流 IA ≤ 100 mA 2)
多功能输入 (MF) 1 x MF1 3)
1) HIGH = > UV - 3 V / LOW = < 2 V.
2) * 100 nF / 20 mH.
3) HIGH > 12 V / LOW < 3 V.
环境参数
电磁兼容性（EMC） EN 61000-6-2, EN 61000-6-4 1)
运行环境温度
–20 °C ... +55 °C 2)
–20 °C ... +75 °C, 带冷却外壳运行 2)
仓库环境温度 –40 °C ... +75 °C
空气压力影响 0.3 ppm/hPa
温度影响 1 ppm/K
温度漂移 Typ. 0.1 mm/K
类型抗环境光能力 ≤ 100,000 lx
机械强度
冲击: (EN 600 68-2-27)
正弦: (EN 600 68-2-6)
噪音: (EN 600 68-2-64)
