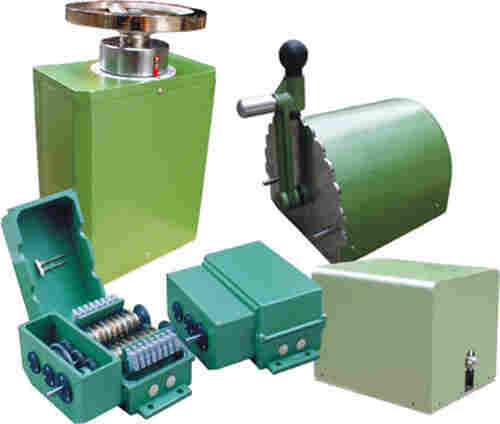

KTJ15A-32/3凸轮控制器KTJ15A-32/4
KTJ15A、B系列凸轮控制器（以下简称控制器），适用于交流50HZ，电压至380伏
以下的电力线路中，用于改变三相异步、电动机定子电路的接法或转子电路的电
阻值，来直接控制电动机的起动、调速、制动或换向
型号含义
分类及型号含义
2．1分类
按操作方式分
水平转动操作；
立式往复操作。
2．2型号含义
手柄操作力：不大于40N；
多控制档位：左右各5档；多控制回路数：15个。
控制器的辅助触头组的电气性能符合主控制器技术指标。
32A控制器可直接控制15千瓦及以下的绕线式的电动机。
63A控制器可直接控制30千瓦及以下的绕线式电动机。
机械寿命不低于150万次。
凸轮控制器主电路的通断能力符合AC2使用类别；辅助电路的通断能力应符合AC-11使用类别，其具体数值如表1。 表1
使用类别
额定工作电流
接通条件
分断条件
通电时间（S）
间隔时间（S）
通断次数（万次）
L（A）
U（V）
COSФ
L（A）
U（V）
COSФ
AC2
32
63
128
252
418
0．65
128
252
418
0．65
25
5~10
接通≥0.05
分断≤0.5
AC-11
2．6
28．6
418
0．7
28．6
418
0．7
50
5~10
≥0.5
控制器主电路的电寿命应符合AC2,使用类别,辅助电路的电寿命应符合AC-11使用类别,其具体数值如表2表2
使用类别
额定工作电流
接通条件
分断条件
通断次数（万次）
L（A）
U（V）
COSФ
L（A）
U（V）
COSФ
AC2
32
63
80
157.5
380
0.65
80
157.5
380
0.65
7.5
AC-11
2.6
26
380
0.7
2.6
380
0.4
60
外形及安装尺寸
1、控制器的外形安装尺寸见图1、图2；
2、触头元件的接线螺钉10A、32A为M5，63A为M6。
型号
尺寸
KTJ15A
KTJ15B
A
210
210
B
230
230
C
180
220
L1
650
520
L2
730
600
L3
850
720
5．1、周围高空气温度不过+40℃。
5．2、周围空气温度下限不低于-5℃。
5．3、24小时内的平均值，不过+35℃。
注：用于-10℃或-35℃时，用户应于订货时注明。
5．4、海拔高度
安装地点海拔高度不过2000米。
5．5、大气条件
大气的相对湿度，在周围高温度达+40℃时不过50%，在较低温度下要以有较高的相对湿度，同时该月平均低温度为25℃时，湿月的平均大相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。
5．6、污染等级
控制器的污染等级为3级。
5．7安装类别
控制器的安装类别为III级。
注：凡出上述条件使用时，应由供需双方作为特殊定货协议解决
