讲解WAGO模块750-457模拟量输入
参数简介:
该模拟量输入模块可以对标准±10 V信号进行处理。
内部供电系统为该模块提供电源。
信号类型 -10 … +10 VDC
传感器连接 4 x (2线)
输入电压(*) ±40 V
信号特性 单端输入
分辨率(位) 12Bit
数据宽度 4 x 16位数据；4 x 8位控制/状态(可选)
内部电阻 100kΩ
转换时间(典型) 10ms
测量误差(基准温度) 25°C
测量误差 – 相对于上限值的偏差( 0.1%
相对于上限值的温度误差 0.01%/K
输入信号经过电气隔离，以12位分辨率的形式传输。
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 65mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
隔离 500 V系统/现场
指示灯 LED (A-D) red: Error AI 1 … AI 4
输入电源跨接触点数量 2
外部电源跨接触点数量 2
电源跨接触点电流负载能力 10A
模块的输入通道有一个通用接地电位。
通信设备中所用集成电路的种类繁多,其电源电压也各不相同,在通信供电系统中采用高功率密度的高频DC-DC隔离电源模块,从中间母线电压(一般为48V直流)变换成所需的各种直流电压,这样可大大减小损耗、方便维护,且安装、增加非常方便。一般都可直接装在标准控制板上,对二次电源的要求是高功率密度。因通信容量的不断增加,通信电源容量也将不断增加。

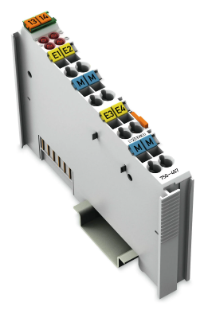

产品图片:
