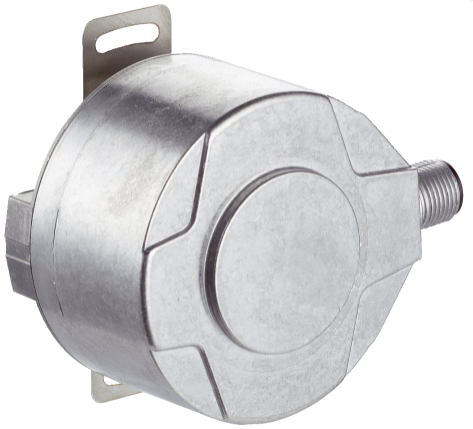

DFS60B-BEEC00064施克增量型编码器
技术数据表
性能
每转的脉冲 64 1)
测量步距 90° 电/每圈脉冲数
测量脉冲宽度偏差，“二进制”脉冲数 ± 0.05°
误差限值 ± 0.05°
1) 见*转速观测.
接口
通讯接口 增量式
通信接口详情 HTL / Push pull
信号通道数量 6 通道
初始化时间 40 ms
输出频率 ≤ 600 kHz
负载电流 ≤ 30 mA
功耗 ≤ 0.5 W (无负荷)
电气参数
连接类型 插头, M12, 8 针, 径向
供电电压 10 ... 32 V
参考信号，数量 1
参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接
极性反接保护 ✔
输出端短路保护 ✔ 1)
MTTFd：危险故障间隔时间 300 年 (EN ISO 13849-1) 2)
1) 与另一个通道、US 或 GND 短路，*允许时间 30 s.
2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
机械参数
机械规格 盲孔空心轴
轴直径 10 mm
重量 + 0.2 kg
材料、轴 不锈钢
材料，法兰 铝
材料、外壳 压铸铝
启动转矩 0.8 Ncm (+20 °C)
工作转矩 0.6 Ncm (+20 °C)
允许静态轴位移
± 0.3 mm (径向)
± 0.5 mm (轴向)
允许动态轴位移
± 0.2 mm (径向)
± 0.1 mm (轴向)
工作转速 ≤ 6,000 min⁻¹ 1)
转动惯量 40 gcm²
轴承使用寿命 3.6 x 10^10 转
角加速度 ≤ 500,000 rad/s²
1) 在设计工作温度范围时需兼顾注意自发热为 3.3 K / 1,000 rpm.
环境参数
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-4标准
外壳防护等级
IP67, 外壳侧，插头 (IEC 60529) 1)
IP65, 轴侧 (IEC 60529)
允许相对湿度 90 % (不允许凝结)
运行温度范围
–40 °C ... +100 °C 2)
–30 °C ... +100 °C 3)
储存温度范围 –40 °C ... +100 °C, 无包装
抗冲击能力 70 g, 6 ms (EN 60068-2-27)
抗振能力 30 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
sick施克增量型编码器
DFS60B-BEEC00064 订货号: 1068084
DFS60B-BDEC00064
DFS60B-BDEC00064 订货号: 1065404
DFS60B-BJEC00064
DFS60B-BJEC00064 订货号: 1064522
DFS60B-BEEA00064
DFS60B-BEEA00064 订货号: 1092805
DFS60B-BEEC00360
DFS60B-BEEC00360 订货号: 1070444
DFS60B-BEEC00600
DFS60B-BEEC00600 订货号: 1037983
DFS60B-BECA00064
DFS60B-BECA00064 订货号: 1061379
DFS60B-BEEC00030
DFS60B-BEEC00030 订货号: 1104547
DFS60B-BEEC04000
DFS60B-BEEC04000 订货号: 1038075
DFS60B-BEEC03600
DFS60B-BEEC03600 订货号: 1065700
