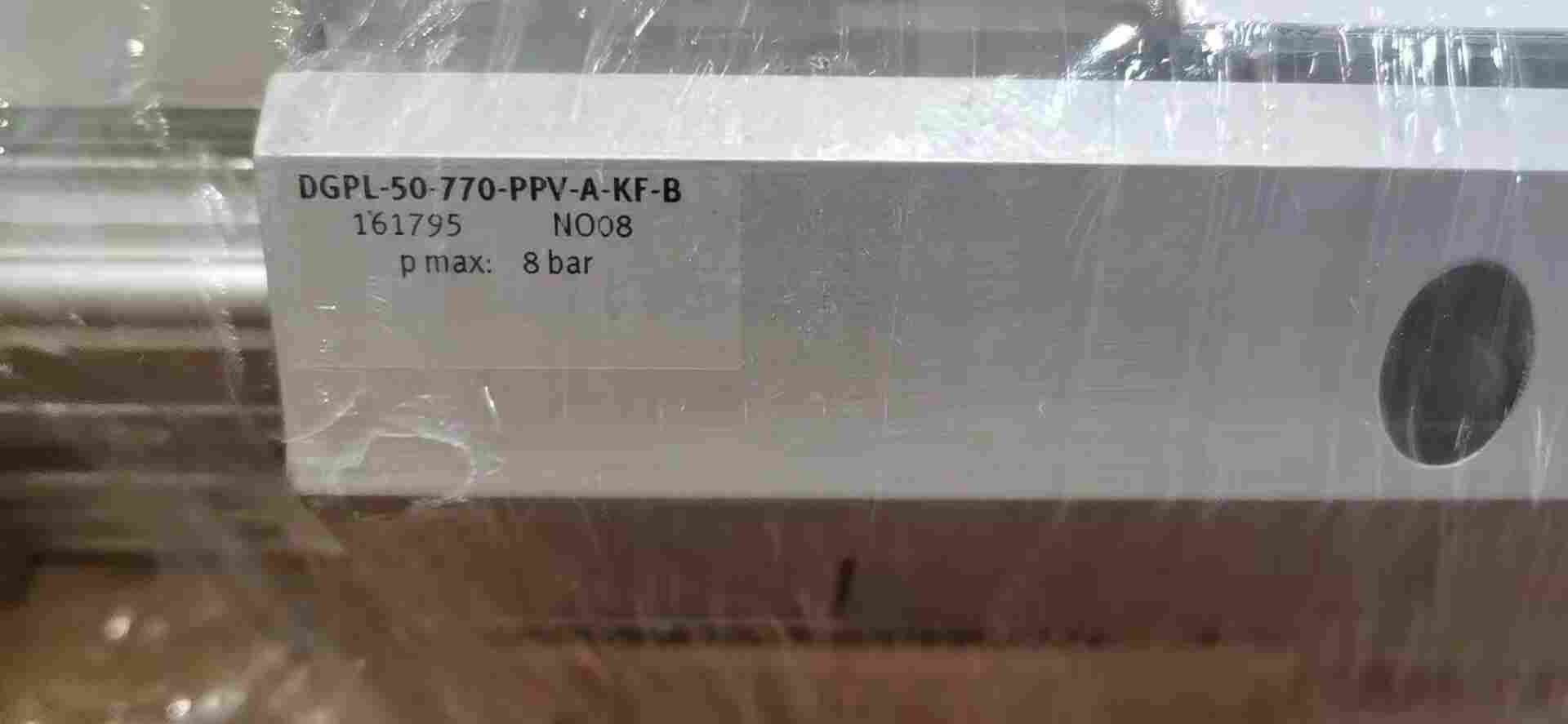

FESTO无杆气缸的基本结构DGC-18-2000-G-PPV-AZUB-F
526645 DGP-25-250-PPV-A-B 无杆气缸
526646 DGP-25-400-PPV-A-B 无杆气缸
526647 DGP-25-500-PPV-A-B无杆气缸
526648 DGP-25-1000-PPV-A-B无杆气缸
526649 DGPL-25-250-PPV-A-B-KF 无杆气缸
526650 DGPL-25-400-PPV-A-B-KF 无杆气缸
526651 DGPL-25-500-PPV-A-B-KF 无杆气缸
526652 DGPL-25-1000-PPV-A-B-KF 无杆气缸
526653 DGP-32-250-PPV-A-B 无杆气缸
526654 DGP-32-400-PPV-A-B 无杆气缸
526655 DGP-32-500-PPV-A-B无杆气缸
526656 DGP-32-1000-PPV-A-B无杆气缸
526657 DGPL-32- 250-PPV-A-B-KF无杆气缸
526658 DGPL-32-400-PPV-A-B-KF 无杆气缸
526659 DGPL-32-500-PPV-A-B-KF 无杆气缸
526660 DGPL-32-1000-PPV-A-B-KF 无杆气缸
• 结构紧凑 – 安装长度与行程的
比例
• 滑块上可直接安装负载和设备
• 三种缓冲形式可选:
– 弹性缓冲垫
– 气动缓冲
– 液压缓冲
• 可从一侧完成所有设置:
– 的终端位置调节
– 接近开关位置调整
– 气缸安装
– 调节速度
– 气动终端位置缓冲
该型无杆气缸默认为右侧末端或
两端驱动。
在模块化系统中用订货代码 DL 来
无杆气缸为左侧模块或两端
驱动。
• 适用于缸径 18, 25, 32, 40, 50,
63 mm
• 适用于 DGC-G, DGC-GF, DGC-KF
单通道结构，用于夹紧负载
• 力直接作用于滑块，确保可靠
夹紧
• 对于规格 40 和 50，允许使用
有限次数的紧急制动
• 适用于缸径 25, 32, 40, 50 mm
• 适用于 DGC-KF
行程
1 mm ... 3000 mm
活塞直径
18 mm
缓冲
两端带弹性缓冲环/垫
气动缓冲，两端可调
液压缓冲器，稳定的特性曲线
液压缓冲器，灵活的特性曲线
安装位置
可选
导轨
滑动轴承导轨
基本指南
循环滚珠轴承导轨
位置检测
通过接近开关
派生型
防护型循环滚珠轴承导轨
附加滑块，标准，左侧
附加滑块，标准，右侧
工作压力
0.2 MPa ... 0.8 MPa
工作压力
2 bar ... 8 bar
工作模式
双作用
FESTO无杆气缸的基本结构DGC-18-2000-G-PPV-AZUB-F
