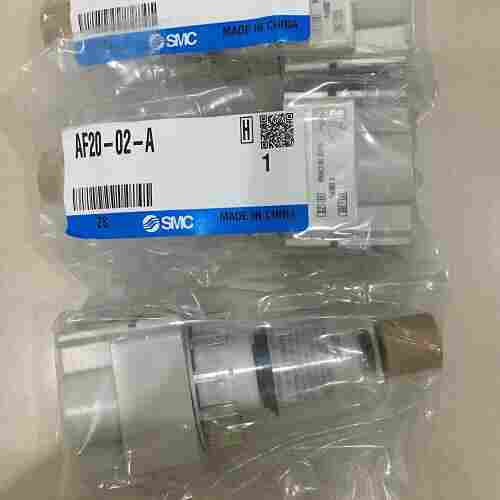

气源过滤器SMC构造简图AF911-20-1-10
特点简介:
空气过滤器的结构从进口流入的压缩空气，被引进导流板，导流板上有均匀分布的类似风扇扇叶的斜齿，迫使高速流动的压缩空气沿齿的切线方向产生强烈的旋转，混杂在空气中的液态水油和较大的杂质在强大的离心力作用下分离出来，甩到水杯的内壁上，流到水杯的底部。除去液态水油和较大杂质的压缩空气，再通过滤芯的进一步过滤，清除微小的固态颗粒，然后从出口输出清洁的压缩空气。伞形挡水板将水杯分隔成上下两部分，下部保持压力静区，可以防止高速旋转的气流吸起杯底的水油。聚集在杯底的水油从排水阀放掉。空气过滤器必须竖直水杯向下安装。
空气中的尘埃粒子，随气流作惯性运动或无规则布朗运动或受某种场力的作用而移动，当微粒运动撞到其它物体，物体间存在的范德华力（是分子与分子、分子团与分子团之间的力）使微粒粘到纤维表面。进入过滤介质的尘埃有较多撞击介质的机会，撞上介质就会被粘住。较小的粉尘相互碰撞会相互粘结形成较大颗粒而沉降，空气中粉尘的颗粒浓度相对稳定。室内及墙壁的退色就因为这原因。
油浴式空气过滤器为圆筒形，筒体分隔成三部分：即外筒，内筒，出气管。内部上部为旋流板（或称导流叶片）和过滤网，下部与外筒相通，筒底盛以一般流体机械机油（废油）。气流从切线方向吸入外筒，高速旋转，气流中的尘粒受离心力作用被分离出来。接着气流掠过油面，油面产生波动，部分油雾被气流夹带旋转，黏附在内筒筒壁上形成油膜，气流中的尘粒，为油膜所捕捉。油膜沿着壁面回流，成为下垂油幕。空气穿过时受到油浴，部分尘粒被捕捉．而气流在内筒内旋转上升，穿过旋流板后加剧旋转，将气流中夹带的油滴一部分甩入回油槽中由回油管流入筒底，一部分沿内筒壁回流，将筒壁上油膜所捕集到的粉尘洗落到筒底，产生新油膜。则气流再次通过滤网，滤去较小尘粒和油滴，达到滤清空气的目的．吸气口噪声主要是一般流体机械运转时产生的机械噪声通过管道与气体传至吸气口的噪声和气流 噪声，影响周围环境．ZKSG型油式空气消声过滤器由于采用切向进气，气流受到油膜，油浴及滤网的阻尼与分格，又经过多次膨胀，并且在顶部还有消声帽这些均起到极好的消声作用，从而大大降低吸气口噪声。
产品型号:
AL40-03-1
ITV2031-312L5
SY5420-5LZD-01
SY3120-5LZD-C6
SY5120-5L0ZD-01
D-F8N
VPA4170-14-N
VHK3A-10F-10F
VHK3A-08F-08F
SMC AFF-EL90D
AМН-EL850
SY3240-5LZ
MC MHF2-20D2R
VP4250-045D
CXSL25-100
C4SF-A
SY9340-5DZ-03
AW30-F03D-B
AW40-N04-B
AC40A-N03G-B
AW40-N04B-A
MXS8-20
VFS6210-3DZ-10
VFS4210-3DB-04
MGQM40-50
ZPT06BNJ6-B5-A8
ZPT04UUJ6-B5-A8
VT317V-5G-02
VQ1101N-51
ITV2050-012L
VT317V-5DZ-02F-Q
VO325V-005DL
SY5140-5FU-Q
ITV1050-31F2BN3
VH212-F02
