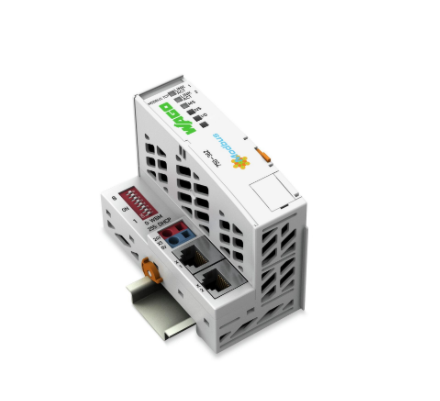

750-362 万可WAGO现场总线适配器
技术参数
波特率 10/100 Mbit/s
传输介质 双绞线 S-UTP 100 Ω 类别 5 ；*电缆长度100 m
传输性能 Class D,符合EN 50173标准
每节点模块数量(*) 250
无总线扩展时的*模块数量 64
输入和输出(现场总线)过程映像(*) 1020 个字/1020 个字
供电电压(系统) 24 VDC (-25 … +30 %); 通过接插式连接器
功率消耗(5 V系统供电) 350mA
*系统供电电流 700mA
输入电流(典型) 280mA
额定负载时(24 V)的典型供电效率 90%
隔离 500 V系统/现场
指示灯 LED (LINK/ACT)绿色：网络连接端口1 … 2；LED (MS, NS)红色/绿色：节点状态,网络；LED (I/O)红色/绿色/橙色：本地数据总线状态
接线参数
连接技术：通信/现场总线 Modbus (TCP, UDP): 2 x RJ-45
连接技术：系统供电 2 x 笼式弹簧接线单元(CAGE CLAMP®)
连接技术：设备配置 1 x 针型连接器；4极
连接类型(1) 系统供电
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 inches
物理数据
宽度 49.5 mm / 1.949 inches
高度 96.8 mm / 3.811 inches
深度 71.9 mm / 2.831 inches
深度 64.7 mm / 2.547 inches
机械参数
安装方式 DIN-35型导轨
材料参数
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 1.453MJ
重量 104.8g
一致性标志 CE
环境要求
允许环境温度(运行时) 0 … +55 °C
允许环境温度(储存) -25 … +85 °C
防护类型 IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
安装位置 水平(立式/卧式)；竖直
相对湿度(无冷凝) 95%
抗振动 4g,符合IEC 60068-2-6标准
抗冲击 15g,IEC 60068-2-27
EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用
EMC - 辐射干扰 符合EN 61000-6-3标准,船舶应用
抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准
相对湿度 75 %时的允许H2S污染物浓度 10ppm
相对湿度 75 %时的允许SO2污染物浓度 25ppm
