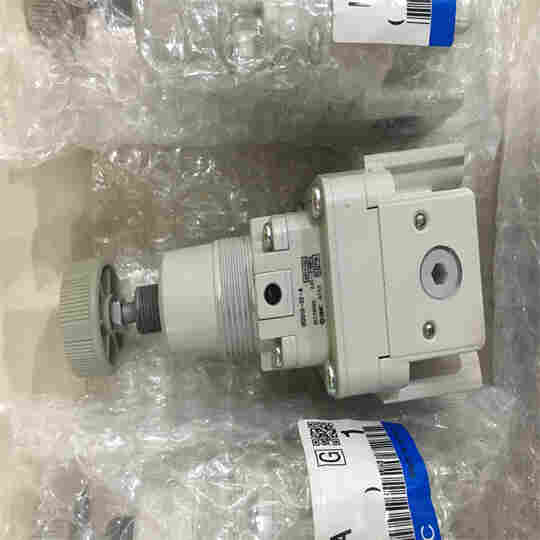

日本SMC减压阀样册IR2200-F02H-A
IR1200-A/2200-A/3200-A 系列 减压阀
耗气量:抽气「0」
大流量:*约2倍(与以往产品相比)
轻量:*约减少27%(与以往产品相比)
重复精度:±1%(满值)
主体尺寸 2 2
压力设定范围 0 0.02～0.2MPa
排气方向 0 底面排气
螺纹种类 F G
接管口径 02 1/4
可选项a - 无安装可选项
可选项b H 带六角面板螺帽安装(面板安装用)
准标准 - 流向：左→右，手轮向上，产品标牌和压力表的单位表示：Mpa
形式 单体阀
系列 IR
压力表连接口径 1/8
使用流体 空气
环境温度及使用流体温度 -5～60 ℃
保证耐压力 1.5 MPa
高使用压力 1.0 MPa
低使用压力 设定压力+0.05MPa MPa
重复精度 满值的±1%以内
日本SMC精密减压阀使用原理
安装SMC精密减压阀之前必须对管路系统进行冲洗清理.以防焊渣,氧化皮等赃物流入阀内，影响阀|门正常工作.3. SMC精密减压阀应安装在便于操作和维修的地方，并且
必须直立安装在水平管道上，(见安装示意图) ,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿反装, 4. SMC减压阀在安装使用时,应把旁通管道的截止阀
打开,排除管路中的冷凝水和汽水的混合物,以防SMC精密减压阀开启时产生水圾现象损坏SMC精密减压阀,当无异常现象后，按顺时针方向缓慢旋转调节螺钉,将出口压
力调至所需的压力(以阀后表压为准),调整后, 将锁紧螺母背紧,拧上防护罩.5. SMC精密减压阀前应安装过滤器,以防介质中的杂物进入SMC精密减压阀,影响其性能
安装的SMC精密减压阀前后应有一段直管,阀前的直管长度约为600毫米,阀后的直管长度约为1毫米.
