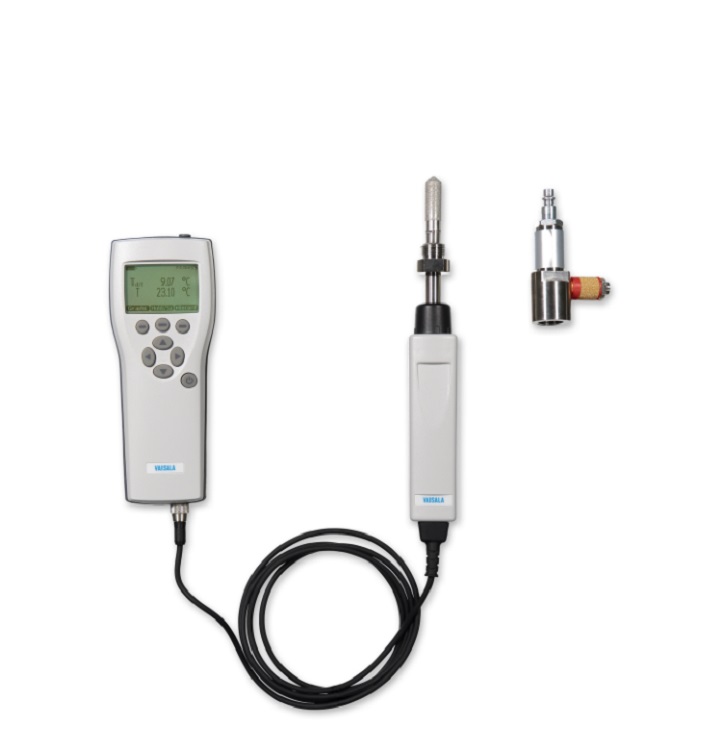

DM70 手持式露点仪
（用于现场检测应用）
特点
• 专门针对工业现场检测和现场校准而设计
• 提供三种型号，在 -60 到 +60 °C温度范围内可准确测量
• 维萨拉 DRYCAP â 传感器具有良好的自动校准功能
• 传感器抗冷凝
• 可进行数据记录，并可上传到装有 MI70 Link 软件的电脑中
• 可溯源的校准（包含证书）
• 传感器清除功能提高了响应速度
• 提供多种采样单元选件供仪表连接到带压过程
维萨拉 DRYCAP â 手持式露点仪 DM70 可为工业露点应用（如压缩空气、金属处理和塑料干燥）
提供准确快速的测量。
点
• 紧凑、轻便小巧
• 直观的用户界面
• 由于具有良好的稳定性，维护工
作量小
• 传感器抗冷凝，并且弄湿后可以恢复
DM70 可提供宽量程露点温度测量。该探头可以直接插入带压工艺过程中，并且它能从外界环境转换到工艺环境条件下快速反应。DM70 仪表适用于
在的温度和气压范围内直接进行过程露点测量。对于苛刻的应用，DM70可以与维萨拉采样单元或维萨拉DRYCAP â 采样系统 DSS70A 一起使用
维萨拉 DRYCAP â â
DM70 配备了维萨拉 DRYCAP â 传感器。
该传感器提供、稳定和良好性能的
露点测量。自动校准程序可在线检测可
能存在的测量，并根据校准曲线修
正干端漂移。
提供三种探头
提供三种具有自动校准功能的探头型
号。A 和 B 型号都是一般应用探头。C
型号是专门为 SF6 气体露点开发的。B
和 C 探头型号具有附加的“传感器清
除”功能，该功能可加热和干燥传感
器，使传感器从外界环境到干燥环境快
速响应。
直观的用户界面
DM70 具有使用方便、基于菜单的通用
用户界面，以及清晰的图形 LCD 显示屏
和数据记录功能。它还可作为读取固定
式维萨拉露点变送器（如 DMT242、
DMT132、DMT143、DMT152 和
DMT340）输出的显示工具。
DM70 以数字或图形方式一次显示一到
三个参数。并有多种湿度输出参数可
选。此外，DM70 还可以从气体气压露
点转化为常压露点。还提供模拟输出。
MI70 Link 软件
使用可选的基于 Windows 操作系统的
MI70 Link 软件和 USB 连接电缆，可以
将记录的数据

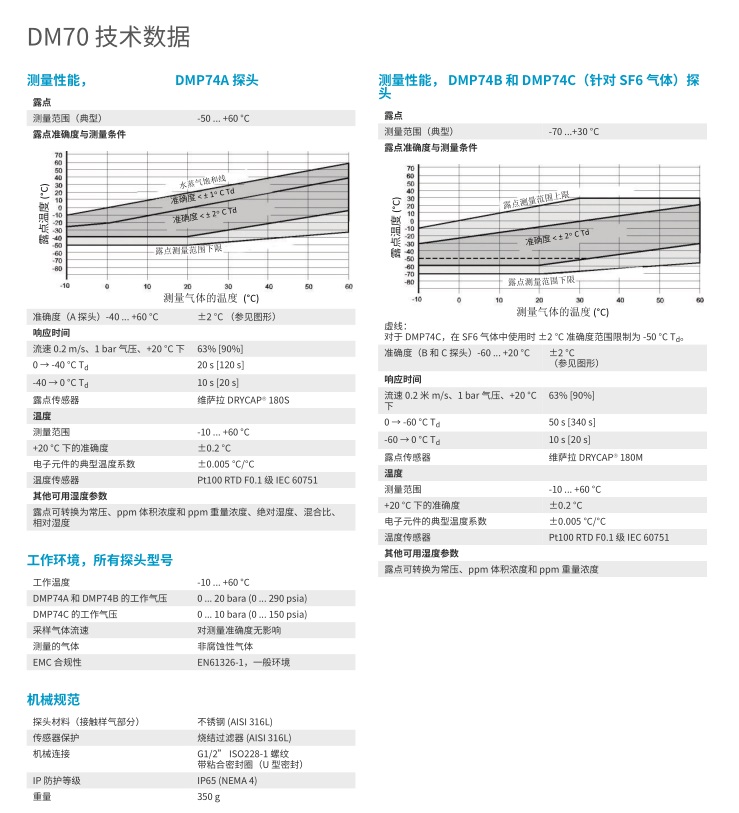

DM70 数据
测量性能， DMP74A 探头
露点
测量范围（典型） -50 ... +60 °C
准确度（A 探头）-40 ... +60 °C ±2 °C （参见图形）
响应时间
流速 0.2 m/s、1 bar 气压、+20 °C 下 63% [90%]
0 → -40 °C T d 20 s [120 s]
-40 → 0 °C T d 10 s [20 s]
露点传感器 维萨拉 DRYCAP â 180S
温度
测量范围 -10 ... +60 °C
+20 °C 下的准确度 ±0.2 °C
电子元件的典型温度系数 ±0.005 °C/°C
温度传感器 Pt100 RTD F0.1 级 IEC 60751
其他可用湿度参数
露点可转换为常压、ppm 体积浓度和 ppm 重量浓度、湿度、混合比、
相对湿度
工作环境，所有探头型号
工作温度 -10 ... +60 °C
DMP74A 和 DMP74B 的工作气压 0 ... 20 bara (0 ... 290 psia)
DMP74C 的工作气压 0 ... 10 bara (0 ... 150 psia)
采样气体流速 对测量准确度无影响
测量的气体 非腐蚀性气体
EMC 合规性 EN61326-1，一般环境
机械规范
探头材料（接触样气部分） 不锈钢 (AISI 316L)
传感器保护 烧结过滤器 (AISI 316L)
机械连接 G1/2” ISO228-1 螺纹
带粘合密封圈（U 型密封）
IP 防护等级 IP65 (NEMA 4)
重量 350 g
