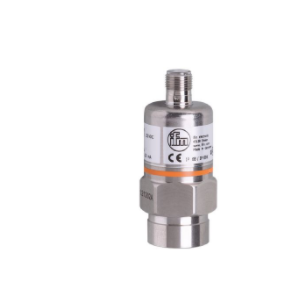

易福门IFM压力变送器PA3022介绍
带陶瓷测量单元的压力变送器
PA3022
PA-100-SBR14-A-ZVG/US/ /V
准确的线性 4...20 mA 输出信号
高重复性和低线性误差
高负载保护，长期稳定性
坚固的不锈钢外壳，适用于严苛的工业环境
工作温度范围广，防护等级高
产品特征
输入和输出数
模拟输出数量: 1
测量范围
0...100 bar
0...1450 psi
0...10 MPa
系统接口
螺纹连接 G 1/4 内螺纹
应用
特殊的性能
镀金触点
应用
用于工业应用
介质
液体和气体介质
由条件地适用于
用于气体介质压力> 25 bar仅根据需求
介质温度 [°C]
-25...90; (仅根据需求: -40...90 °C)
爆破压力*小值
650 bar
9425 psi
65 MPa
抗压强度
300 bar
4350 psi
30 Mpa
压力
相对压力
电气数据
工作电压 [V]
9.6...32 DC
绝缘电阻*小值 [MΩ]
100; (500 V DC)
防护等级
III
反相保护
有
的输入/输出
输入和输出数
模拟输出数量: 1
输出
输出数量
1
输出信号
模拟信号
模拟输出数量
1
模拟电流输出 [mA]
4...20
负载*值 [Ω]
720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)
过载保护
有
测量/设定范围
测量范围
0...100 bar
0...1450 psi
0...10 MPa
精度/偏差
重复精度 [测量范围值的%]
< 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
长时间稳定性 [测量范围值的%]
< ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]
0,1; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]
0,2; (0...80 °C)
反应时间
阶跃函数响应时间 模拟输出 [ms]
3
工作条件
环境温度 [°C]
-25...80
存储温度 [°C]
-40...100
外壳防护等级
IP 68; IP 69K
/测试
EMC电磁兼容
EN 61000-4-2 ESD
4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射
30 V/m
EN 61000-4-4 Burst
2 kV
EN 61000-4-6 射频场感应的传导抗扰度
10 V
干扰辐射
根据公路车辆标准004/104/EC
CISPR 25
抗扰度
根据公路车辆标准004/104/EC
ISO 11452-2 HF电磁场辐射
100 V/m
ISO 7637-2 pulse
严格等级4
抗冲击
DIN EN 60068-2-27
50 g (11 ms)
DIN EN 61373
类别3
抗震
DIN EN 60068-2-6
20 g (10...2000 Hz)
DIN EN 61373
类别2
MTTF [年]
507
承压设备指令
良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
铁路应用
DIN EN 50155 / IEC 60571
Klasse T3, C1, S1
机械技术数据
重量 [g]
222
原材料
不锈钢(1.4404 / 316L); FKM; PA; EPDM/X
材料(接液部件)
不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命
1亿
系统接口
螺纹连接 G 1/4 内螺纹
已集成限制器元件
否(可以改装 )
注释
包装单位
1 件
电气连接
接口
接插件: 1 x M12; 译码: A; 触头: 镀金的
