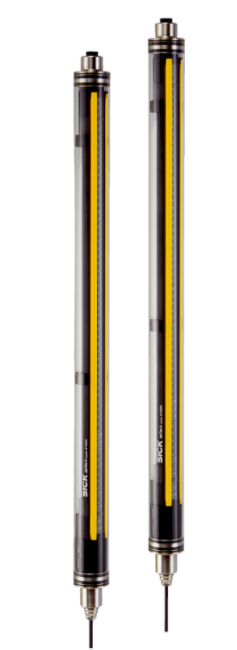

SICK施克安全光幕C4C-SB04510A10000
C4C-SB04510A10000, C4C-EB04510A10000
图片可能存在偏差
发射器:
类型:
C4C-SB04510A10000
订货号:1219532
接收器:
C4C-EB04510A10000
订货号:1219533
技术参数
产品特点
应用领域 有特殊卫生要求的区域
系统硬件 对
兼容型发射器 1219532
兼容型接收器 1219533
分辨率 14 mm
扫描范围 8.5 m
保护区高度 450 mm
响应时间 12 ms
无安全盲区 是
同步 光学同步
供货范围
发射器具有 IP69K 防护外壳，带连接电缆、15 m
接收器具有 IP69K 防护外壳，带连接电缆、15 m
测试棒的直径符合安全光幕的分辨率
类型 类型 4 (IEC 61496-1)
安全完整性等级 SIL3 (IEC 61508)
类别 类别 4 (ISO 13849-1)
性能等级 PL e (ISO 13849-1)
PFHD（每小时危险失效率） 3,7 x 10-9
TM（持续运行时间） 20 年 (ISO 13849-1)
在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。
功能
防护作业 ✔
保护区域范围自动校准装置 ✔
接口
系统接口 连接电缆，15 m，开放式导线头，5 芯
电缆长度 15 m
导线直径 5 mm
导线材料 无卤 PUR
导线横截面 0.34 mm²
显示元件 LEDs
电气参数
防护等级 III (IEC 61140)
供电电压 UV 24 V DC (19.2 V ... 28.8 V)
残余纹波 ≤ 10 %
功率消耗典型值 2.16 W (DC) / 1.08 W (DC)
安全输出端 (OSSD)
输出方式 2 个 PNP 半导体，短路保护、监控交叉电路 1)
开启状态，开关电压 HIGH 24 V DC (UV – 2.25 V DC ... UV)
关闭状态，开关电压 LOW ≤ 2 V DC
各 OSSD 的电流负载能力 ≤ 300 mA
1) 适用于在 –30 V 和 +30 V 之间范围的电压.
机械参数
维度 参见尺寸图
材料
防护外壳 有机玻璃 (PMMA)
端盖板 不锈钢 1.4404
电缆压盖 1.4404 不锈钢，含硅胶密封件
平衡元件（膜） PA 6
环境参数
外壳防护等级
IP65 (IEC 60529)
IP66 (IEC 60529)
IP67 (IEC 60529)
IP69K (ISO 20653)
工作环境温度 –30 °C ... +55 °C
储存温度范围 –30 °C ... +70 °C
空气湿度 15 % ... 95 %, 非冷凝
抗振动 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
抗冲击能力 10 g, 16 ms (IEC 60068-2-27)
其他信息
轴长 850 nm
光源种类 近红外线（NIR），不可见
SICK施克安全光幕C4C-SB04510A10000
