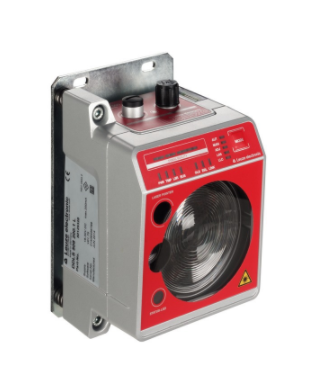

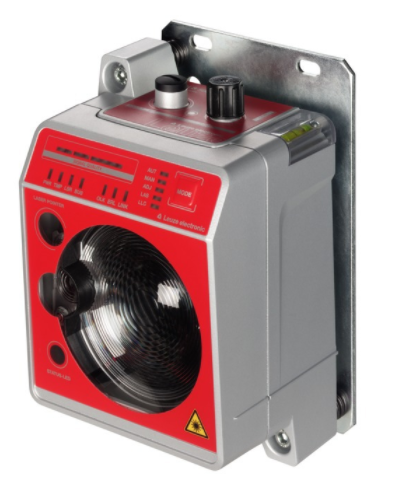

DDLS-508-120.4L劳易测激光传感器DDLS-508-120.3L
本 DDLS 500 是一款拥有全新比例，传输速度可达 100 Mbit/s 的数据传输光栅。
由集成的网络服务器提供或直接在 PROFINET 中绑定的不受地点限制的远程诊断功能是独有的。
红外线数据传输保护本系列无干扰。
可用于所有工业接口系统。
传输范围逐步增加，*可达500m传输距离。
传输范围可达500m
传输速度达2Mbit/s
有内置重复功能的网络接口
测量距离可达 300 m，内置信号处理器，便于定位和优化空间利用
经 PTB（德国标准计量机构）检验，单机精度 ±2 mm至 ±5 mm，（与测量距离有关）
一体化的安装方案，易于对准和对准设置的锁定
带弹簧的有效衰减系统，确保震动不减弱测量数据
所有的接口有标准的 M12 工业接头
5 种语言的清晰文字显示，通用
通过专门FSK方法实现的低环境光敏度
接口： PROFIBUS, Interbus和CAN/DeviceNet
传输范围可达200m
针对所有以太网协议，如 PROFINET、EtherNet IP、EtherCat 等都可实现真正的 100 Mbit/s 传输速度。
激光校准辅助装置
DDLS：数字数据光栅
5XXX：508：未集成用于远程诊断的网络服务器
YYY：数据传输有效范围（单位：M）120m
Z ：发射器的频率3--频率F3
DDLS 538 200.3LHS2订货号：50141128
DDLS 538200.4H S2订货号：50141127
DDLS 538 200.3H S2订货号：50141126
DDLS 538 200.4LS2订货号：50141125
DDLS 538 200.3LS2订货号：50141124
DDLS 538 200.4 S2订货号：50141123
DDLS 538 200.3 S2订货号：50141122
电气数据
保护电路过压保护, 短路保护
性能数据
供电电压 UB24 V, DC, -20 ... 20 %
连接数量1 光束
电缆性质
允许的典型导线截面0.25 mm²
*连接电缆长度100 m
连接1
功能机器接口
类型接头2, IEC/EN 61496
螺纹规格M12
类型插头
材料金属
引脚数5 个引脚
电缆性质
允许的*电缆耐负荷200 Ω
*电流消耗150 mA
保险丝2 A半时间间隔
输出
安全输出回路数(OSSD)2 光束
DDLS-508-120.4L劳易测激光传感器DDLS-508-120.3L
