费斯托FESTO气缸DSBC-63-125-PPVA-N3结构特性
产品简介：
德国费斯托FESTO ISO标准气缸DSBC-63-125-PPVA-N3
订货号：1383583
技术参数：
行程
125 mm
活塞直径
63 mm
活塞杆螺纹
M16x1.5
缓冲
气动缓冲，两端可调
安装位置
可选
符合标准
ISO 15552
活塞杆端部
外螺纹
结构特点：
缸径
活塞杆
缸筒型材
位置检测
通过接近开关
符号
00991235
派生型
一端活塞杆
工作压力
0.04 MPa ... 1.2 MPa
工作压力
0.4 bar ... 12 bar

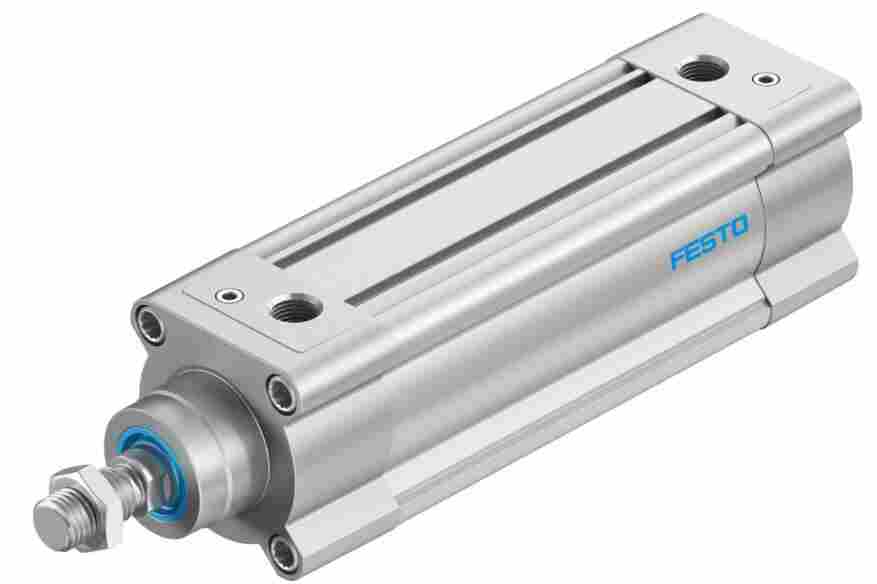

产品图片：
工作模式：
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
环境温度
-20 °C ... 80 °C
端位的冲击能量
1.3 J
缓冲长度
22 mm
6 bar 时的理论力值，返回行程
1682 N
6 bar 时的理论力值，前进行程
1870 N
0 mm 行程的移动质量
430 g
每 10 mm 行程的额外移动质量
25 g
0 mm 行程的基本重量
1740 g
每 10 m 行程的附加重量
62 g
安装方式
要么：
通过内螺纹安装
带附件
气动接口
G3/8
材料说明
RoHS 合规
盖子材料
涂层压铸铝
活塞密封件材料
TPE-U(PU)
活塞材料
精制铝合金
活塞杆材料
高合金钢
活塞杆密封刮油器材料
TPE-U(PU)
缓冲器密封件材料
TPE-U(PU)
Cushioning piston material
聚甲醛
缸筒材料
光滑阳极氧化精制铝合金
螺母材料
镀锌钢
轴承材料
POM
有环螺钉材料
镀锌钢
