说明费斯托FESTO紧凑型气缸ADN-100-50-A-P-A
产品简介：
德国费斯托FESTO紧凑型气缸ADN-100-50-A-P-A
订货号：536380
技术参数：
行程
50 mm
活塞直径
100 mm
活塞杆螺纹
M16x1.5
缓冲
两端带弹性缓冲环/垫
安装位置
可选
符合标准
ISO 21287
活塞杆端部
外螺纹
位置检测
通过接近开关
符号
00991217
派生型
一端活塞杆
工作压力
0.06 MPa ... 1 MPa
工作压力
0.6 bar ... 10 bar
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）

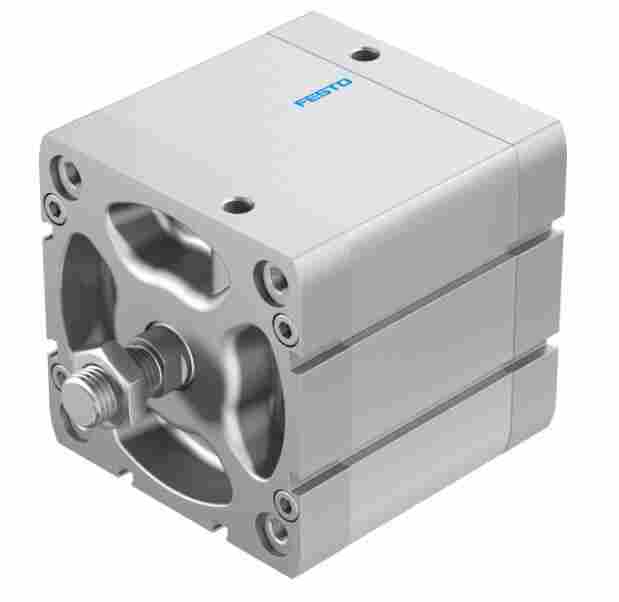

产品图片：
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
环境温度
-20 °C ... 80 °C
端位的冲击能量
2.5 J
6 bar 时的理论力值，返回行程
4524 N
6 bar 时的理论力值，前进行程
4712 N
0 mm 行程的移动质量
570 g
每 10 mm 行程的额外移动质量
25 g
0 mm 行程的基本重量
2154 g
每 10 m 行程的附加重量
98 g
安装方式
要么：
带通孔
通过内螺纹安装
带附件
气动接口
G1/8
材料说明
RoHS 合规
有环螺钉材料
钢
盖子材料
涂层压铸铝
密封件材料
TPE-U(PUR)
活塞杆材料
高合金钢
缸筒材料
光滑阳极氧化精制铝合金
