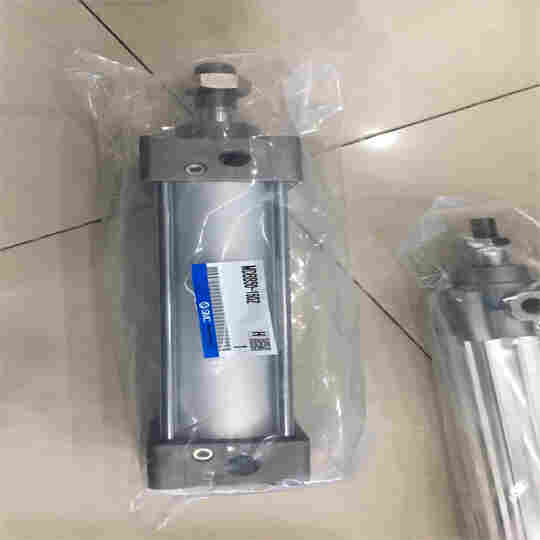

中文资料SMC标准气缸MDBB50-150Z
产品型号
CQ2A50-100DM
CQ2A50-100DMZ
CQ2A50-100DZ
CQ2A50-10D
CQ2A50-10DC
CQ2A50-10DCZ
CQ2A50-10DM
CQ2A50-10DMZ
CQ2A50-10DZ
CQ2A50-10S
CQ2A50-10SZ
CQ2A50-10T
CQ2A50-10TZ
CQ2A50-125DC
CQ2A50-125DCM
SMC气缸缸盖和缸筒铆接在-起，因此不能分解。除杆密封圈外，气缸内零件都不能更换。
原装SMC气缸更换活塞杆密封圈时，装卸弹性挡圈要使用合适的工具(开口环钳子; C形弹性挡
圈安装工具)。
即使使用了合适工具，弹性挡圈也有可能从钳子前端脱落飞出，对人或周围设备造成损害，因此
请特别注意。另外，安装时请确认弹性挡圈已确实安装于缸盖的沟槽内后，再向气缸供气。
安装SMC气缸过程中，若以弯折状态安装防护套会导致防护套于动作中损坏。
MB-Z 系列 气缸/标准型 单杆双作用
由于缸盖形状的改变，质量*减轻10%
设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)
带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 B 基本型
缸径 50 缸径 50mm
通口螺纹的种类 - Rc
气缸行程 150 气缸行程 150mm
气缸追记号 - 无防护套,气缓冲
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 无防护套,气缓冲
附件1 - 无
附件2 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
配管口径 1/4
形式 气压式
动作方式 单杆双作用
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M18X1.5
*低使用压力 0.05 MPa
*使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～1000 mm/s
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 轧辊钢
活塞杆直径 20 mm
0.8MPa理论推力IN 1320 N
0.9MPa理论推力IN 1490 N
1.0MPa理论推力IN 1650 N
0.2MPa理论推力OUT 392 N
0.3MPa理论推力OUT 588 N
0.4MPa理论推力OUT 784 N
0.5MPa理论推力OUT 980 N
0.6MPa理论推力OUT 1180 N
0.7MPa理论推力OUT 1370 N
0.2MPa理论推力IN 330 N
0.3MPa理论推力IN 495 N
0.4MPa理论推力IN 660 N
0.5MPa理论推力IN 825 N
0.6MPa理论推力IN 990 N
0.7MPa理论推力IN 1160 N
