费斯托FESTO电机控制器CMMS-ST-C8-7-G2解析
产品简介：
德国费斯托FESTO电机控制器CMMS-ST-C8-7-G2
订货号：572211
安装方式
底座上
螺钉夹紧
产品重量
2000 g
显示
7 段式显示
操作员控制装置
DIP 开关
储存温度
-25 °C ... 70 °C
环境温度
0 °C ... 50 °C
相对空气湿度
0 - 90%
无冷凝
防护等级
IP20
污染等级
2
材料说明
RoHS 合规
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B2-L
标称电流，负载电源
8 A
负载电源峰值电流
12 A
电源滤波器
集成
标称电压，直流负载电压
48 V
大中间电路电压 DC
58 V
制动电阻
17 Ohm
脉冲功率，制动电阻
0.5 kVA
逻辑电源 DC 的标称电压
24 V
允许的逻辑电压范围
± 20 %

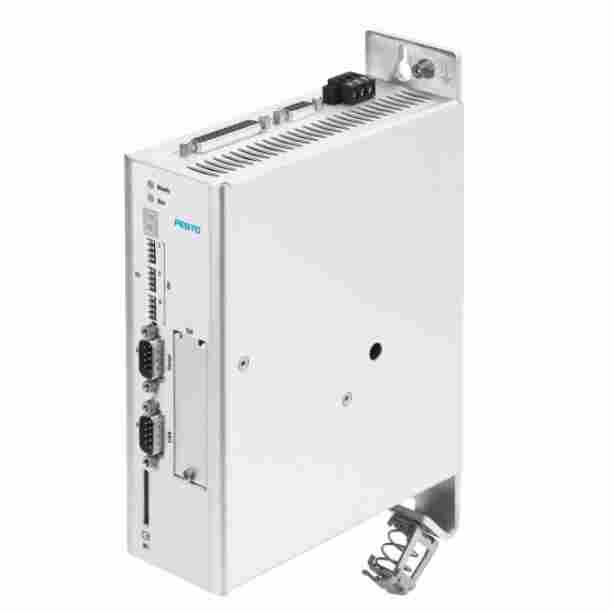

产品图片：
逻辑电源标称电流
0.2 A
输出电压等级 AC
0 V 至输入电压
大峰值电流持续时间
2 s
输出频率
0 Hz ... 2000 Hz
无外部电源滤波器时的大电机电缆长度
25 m
控制器工作模式
PWM MOSFET 功率输出级
驱动单元的工作模式
微步，>4000 步/转
可调节电流降低
通过软件
步长调整
通过软件
标称电流设置
通过软件
大步频
4 kHz
参数设置接口
RS232 (9600...115000 bits/s)
现场总线连接
CANopen
Profibus DP
总线连接
插头
9 针
Sub-D
总线端连接器电阻
集成
转子位置编码器
编码器
位置传感器
编码器
编码器接口输出，功能
为下游从站驱动器设定点
编码器接口输入，特点
RS422
编码器接口输入，功能
同步模式下从站驱动的速度。
数字逻辑输出的特点
在某些情况下可自由配置
无电气隔离
大数字逻辑输出电流
100 mA
模拟量设定点输入数量
1
设定点输入的工作范围
± 10 V
设定点输入阻抗
20 kOhm
模拟量监控输出数量
1
监视器输出的工作范围
± 10 V
安全功能
安全切断扭矩 (STO
