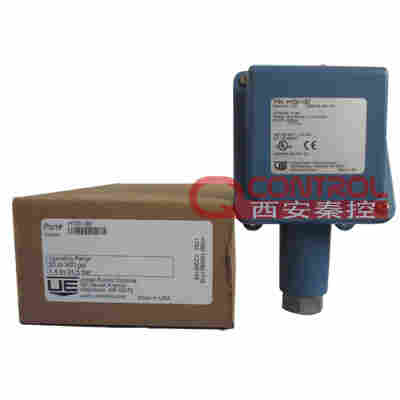

H100-705/量程2.1-68.9bar美国UE压力开关山东代理
100系列介绍：
通过SIL 2的开关，适用于压力、真空、压差和温度应用
100系列是一款经济型、SIL的开关，适用于工厂生产线和OEM设备中的压力、真空、差压和温度应用。坚固的一体式外壳具有倾斜的盖子，便于接线。各式各样的微动开关和过程连接选项，使这款具有SIL的多功能开关非常适合对坚固耐用全天候设备有需求的工业应用。
使用100系列的典型应用包括热追踪、防冻、处理设备（泵、压缩机）、报警器面板输入和灭火系统等。
·产品已通过INMETRO、UL和cUL；
·提供符合ATEX和EAC标准的防爆安全选项；
·符合CE标准的低电压指令和压力设备指令；
·SIL-2开关；
·拥有为满足4X型外壳的要求而开发的环氧树脂涂层外壳；
·单刀双掷或双刀双掷输出；
·提供广泛的材料和传感器范围选择，包括焊接的不锈钢膜片或波纹管传感器、镶嵌式传感器和可选配的腐蚀性介质传感器材料；
·提供应用于泵类的可调死区型开关和微压（水柱级）开关；
·配有内部参考刻度和死区可调选项；
·易于接线
可调节范围：
·压力和真空度：30″Hg（英寸汞柱）真空至5000 psi（磅力每平方英寸）（-1巴至344巴）
·压差：0.2 “wcd（英寸水柱差）至500 psid（磅差每平方英寸）（0.5 毫巴34.5巴）
·温度：-85°C至340°C （-120°F至650°F）
100系列 描述
压力开关
H100 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
差压开关
H100K 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
温度开关
B100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,有参考刻度
C100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,无参考刻度
E100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，有参考刻度
F100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，无参考刻度
H100系列美国UE压力开关的主要特点：
一个开关量信号输出
环氧树脂涂层和铸铝结构的壳体满足NEMA 4X 的标准
设定点锁定防误操作
热追踪及防冻保护
耐压可达10,000psi(689.5bar)
可调整范围 压力：30"Hg Vac 到 5000psi(-1 到344.7bar)
微压：300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
美国UE温度开关100系列机械式温度开关是远传式机械温度开关，可选择50英尺长的紫铜或不锈钢毛细管还可以选择带铠装的保护电缆，美国UE温度开关100系列可以选择可分离的储液器和组合连接器，机械式温度开关的温度传感器材料包括： Viton；Kapton；Hastelloy合金,锰内尔合金和其它材料。
存储温度:-54—71℃
环境温度:-40 to 71℃
设定点重复性：温度开关：为可调范围的±1%；
抗冲击 ：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 ：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 ：铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不
锈钢抗干扰刻度盖卡紧螺丝。
外壳等级：符合NEMA 4X 要求。
开关输出：一个单刀双掷（SPDT）快速动作开关；
可接成“常开型”或“常闭型”
触点电气额定值：15A，125/250/480VAC；
B100-13546 和E100-13545：22A/480VAC。
24-30VDC，2A 电阻，1A 电感。
125VDC，0.5A 电阻，.03A 电感。
电器接口：1/2"NPTF 接口；2 个7/8"直径的敲出孔
温度组件：温包及毛细管：6 英尺，304 不锈钢材质；
E100-13545, 10 英尺304 不锈钢.
直插式:镀镍黄铜（标准长度）；
B100-13546 不锈钢；
可选316L 不锈钢材质。
填充 ：1BS/BC 型：填充溶剂；2-8 型：填充无毒油
温度死区：F 型：典型值为1%；
B/C/E 型：在实验室典型值为设定点范围的2%
热追踪及低温保护：带有自动调温器，有B100和E100型的开关
可用于周围环境追踪。
重量：2—7 磅；（因型号而异）
美国UE H100系列机械压力开关的常见型号：
UE H100-701/H100-702/H100-703/H100-704/H100-705/H100-706
UE H100-190/H100-191/H100-192/H100-193/H100-194
UE H100-171/H100-172/H100-173/H100-174
UE H100-520/H100-521/H100-522/H100-523/H100-524/H100-525
UE H100-530/H100-531/H100-532/H100-533/H100-534/H100-535
UE H100-183/H100-184/H100-185/H100-186/H100-188/H100-189
UE H100-218
UE H100-610/H100-612/H100-616
H100-701 H100-702 H100-703 H100-704 H100-705 H100-706压力范围：
| 型号 | 可调整压力范围 | 死区 | 压力 | 耐压 | 接液材质 | 压力接口 |
| H100-701 | 103.4mbar-2.1bar | 68.9mbar-0.1bar | 34.5bar | 41.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
| H100-702 | 0.2-6.9bar | 68.9mbar-0.3bar | 34.5bar | 41.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
| H100-703 | 0.6-20.7bar | 68.9mbar-0.3bar | 34.5bar | 41.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
| H100-704 | 1.0-34.5bar | 0.1-0.6bar | 103.4bar | 172.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
| H100-705 | 2.1-68.9bar | 0.2-1.4bar | 103.4bar | 172.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
| H100-706 | 6.9-117.2bar | 0.7-2.1bar | 103.4bar | 172.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
